ECON EX-39HT005B ремонт подсветки
Привет друзья!!! 🙂
Сегодня мы будем ремонтировать подсветку в телевизоре ECON EX-39HT005B
В общем ничего нового- узнаем состав, проверим LED- драйвер, посмотрим как он разбирается, узнаем какие там светодиоды применяются, ну и про ток подсветки не забудем. Итак, поехали…

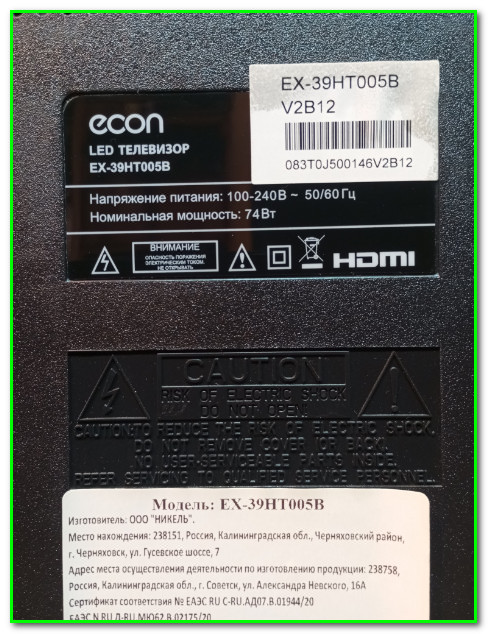

Состав телевизора ECON EX-39HT005B

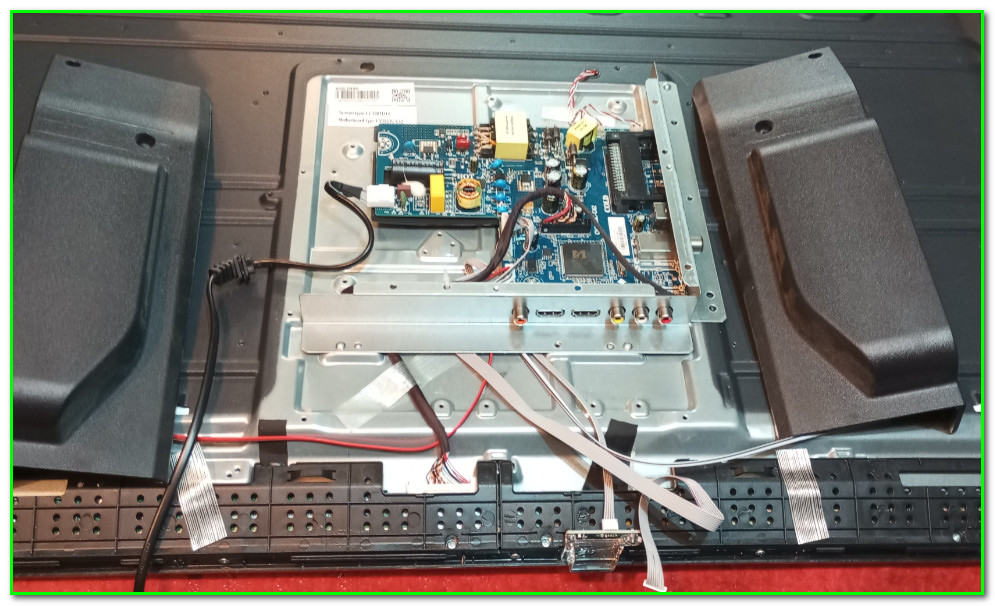

Самый обычный «одноплатник»

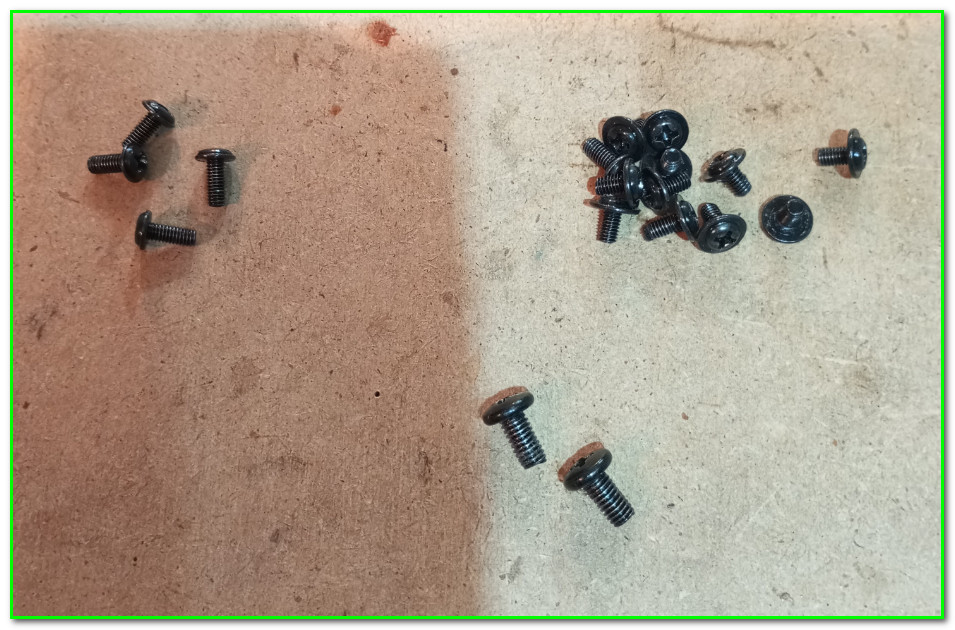

Хотелось-бы сразу обратить внимание что винты у него разные по размерам, так что раскладываем их отдельно чтобы не попутать при сборке

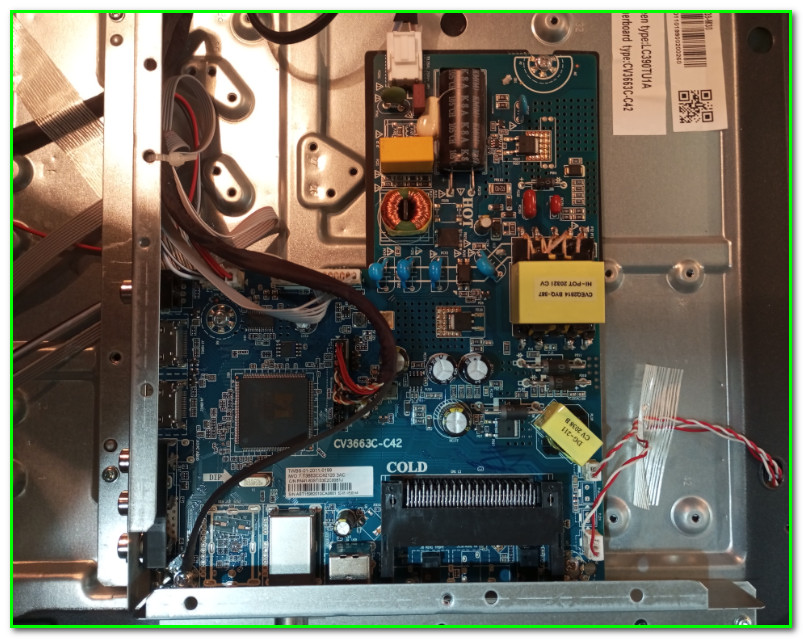

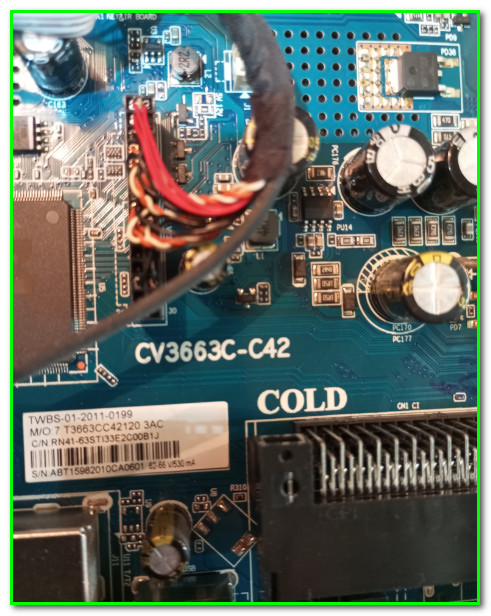

Майн телевизора называется CV3663C-C42
Проверяем исправность светодиодного драйвера

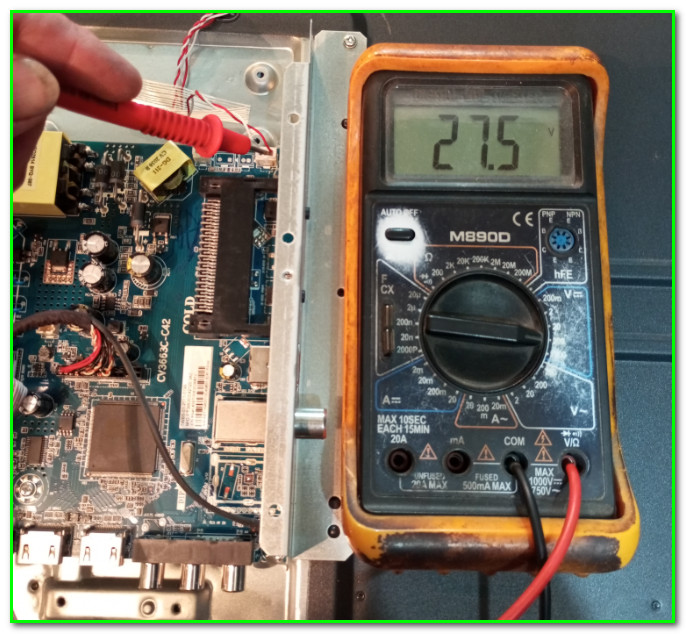

Здесь все чрезвычайно просто- мультиметр в режим измерения напряжения, «минусовой» щуп на корпус, «Плюсовой»- на разъем подключения подсветки. В дежурном режиме мультик показал +27.5V.
При попытке включить наблюдается бросок до +97V, а затем плавное падение. Сфоткать конечно не успел… Вывод простой- драйвер исправен, светодиоды под замену. То есть необходимо корыто вскрывать.
Порядок и тонкости разборки телевизора ECON EX-39HT005B
Платы драйверов здесь прячутся под пластиковой крышкой. Снять ее труда не составляет- она крепится на винтах.

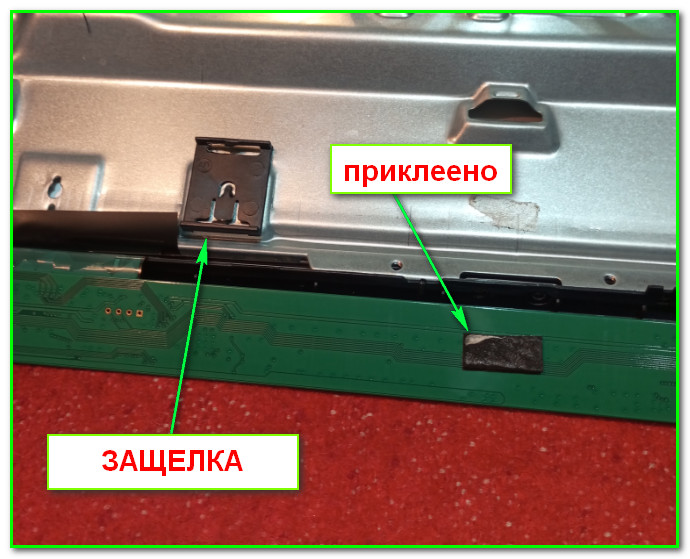

Дальше наблюдаем прикол от производителя- платы имеют и защелки и приклеенные места.
Глупость какая-то… Можно понять основную задумку- приклеить подушки чтобы плата не провисала, но двухстороннее приклеивание зачем?…

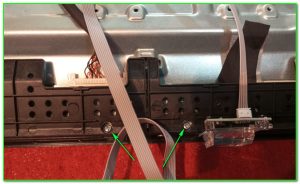

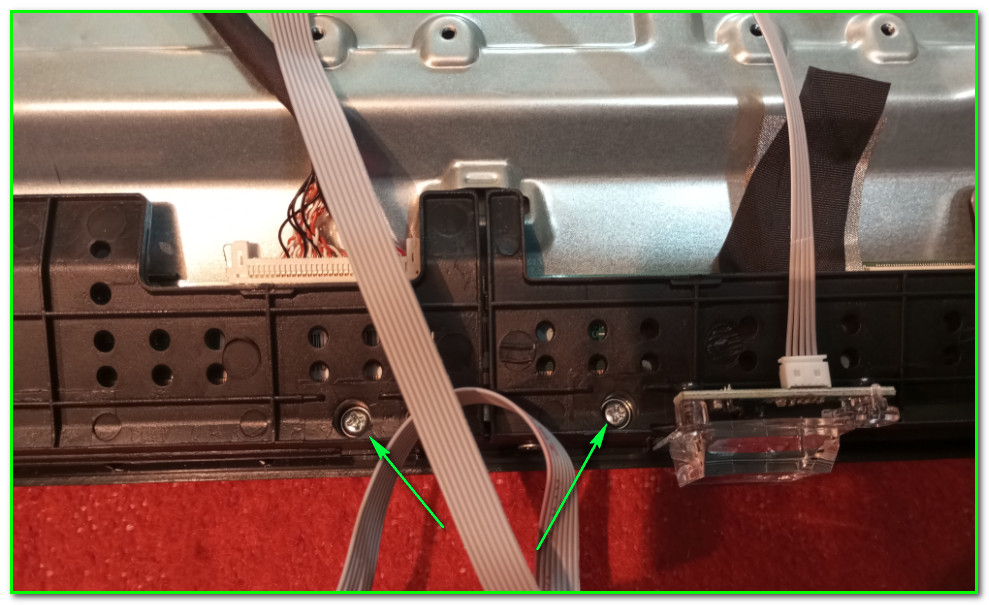

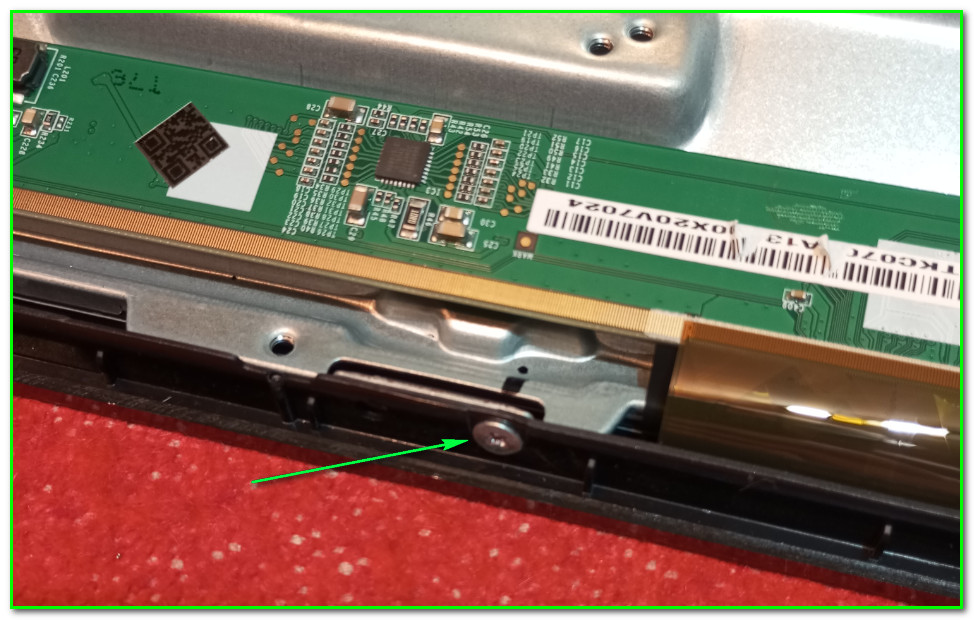

Следующий прикол: рамка. Снизу она имеет винтовое крепление
Но помимо винтов там еще и защелок огромное количество обнаружилось… Не понятен смысл- неужели винты не удержали-бы?…
По периметру рамки все стандартно- обычные защелки
Какие дальше еще тонкости нарисовались:

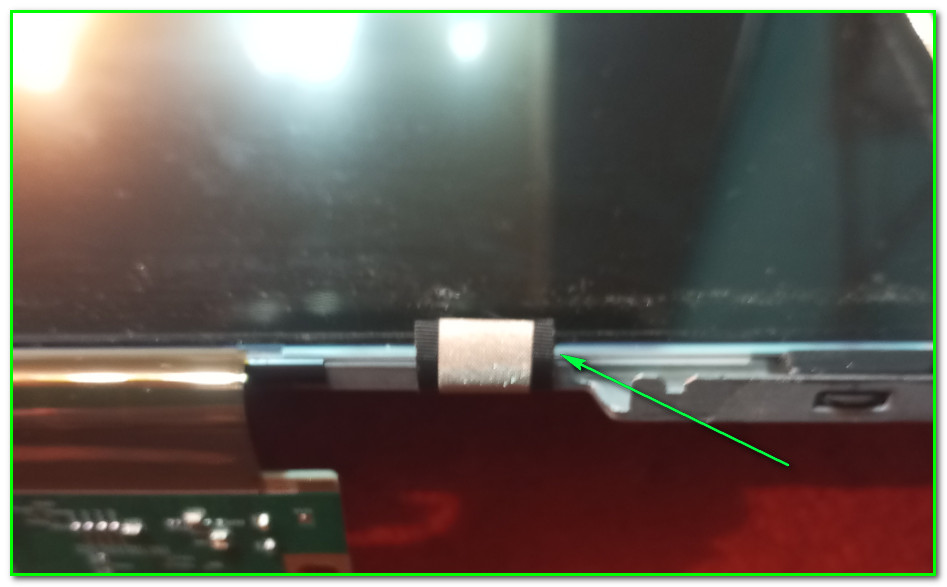

1. Обнаружилось что в двух местах скотч залез на матрицу. Конечно-же его необходимо убирать

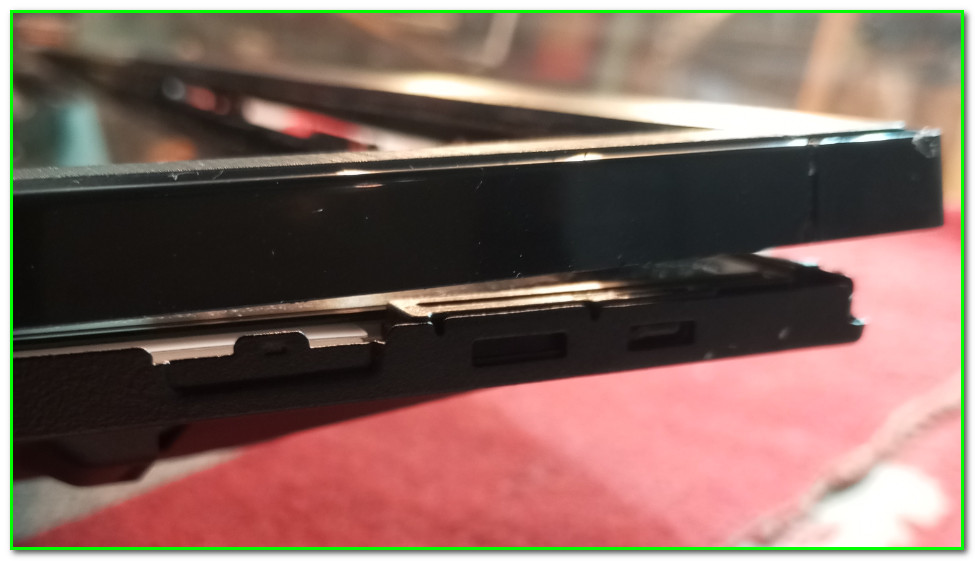

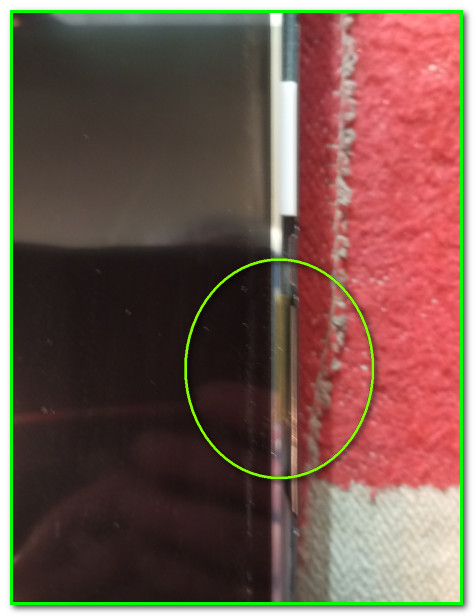

2. На матрице имеются боковые лепестки с правой стороны. Тоже при сборке про них не забываем
Фотка чуть смазалась, но, думаю все поняли о чем речь

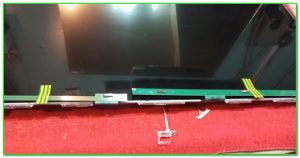

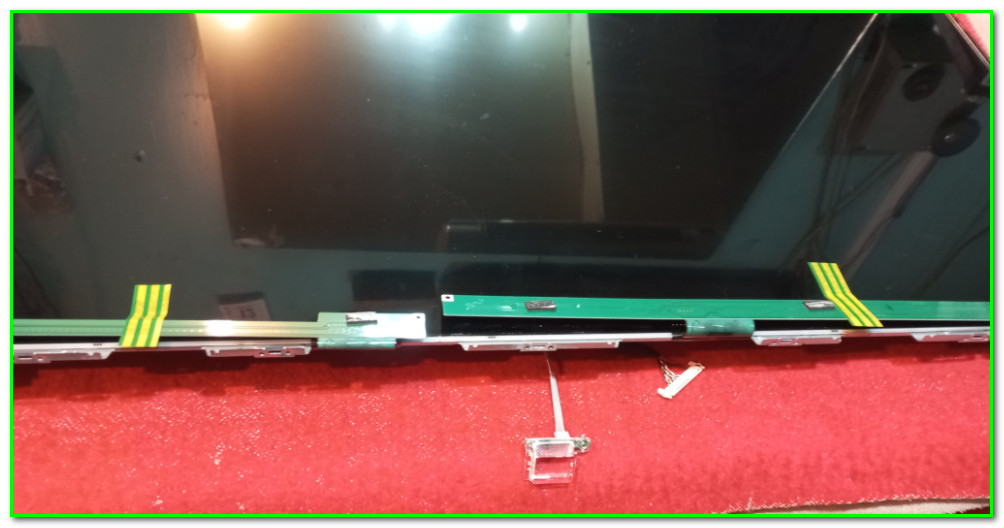

Матрица не приклеена, так что снимается легко. Конечно не забываем зафиксировать платы
Какие светодиоды в телевизоре ECON EX-39HT005B
А вот здесь у нас довольно уникальное явление…

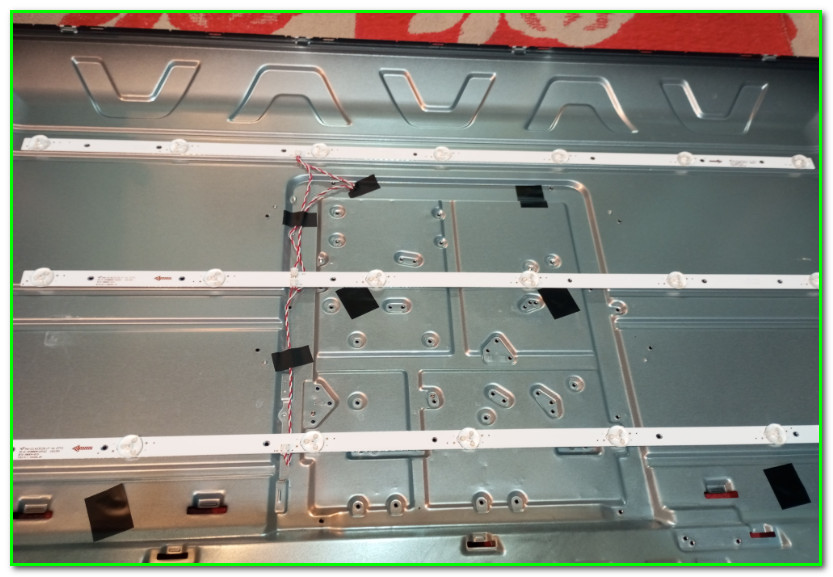

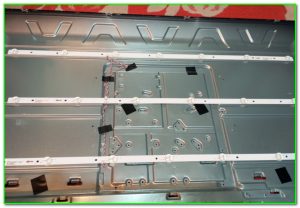

Три алюминиевых пластинки

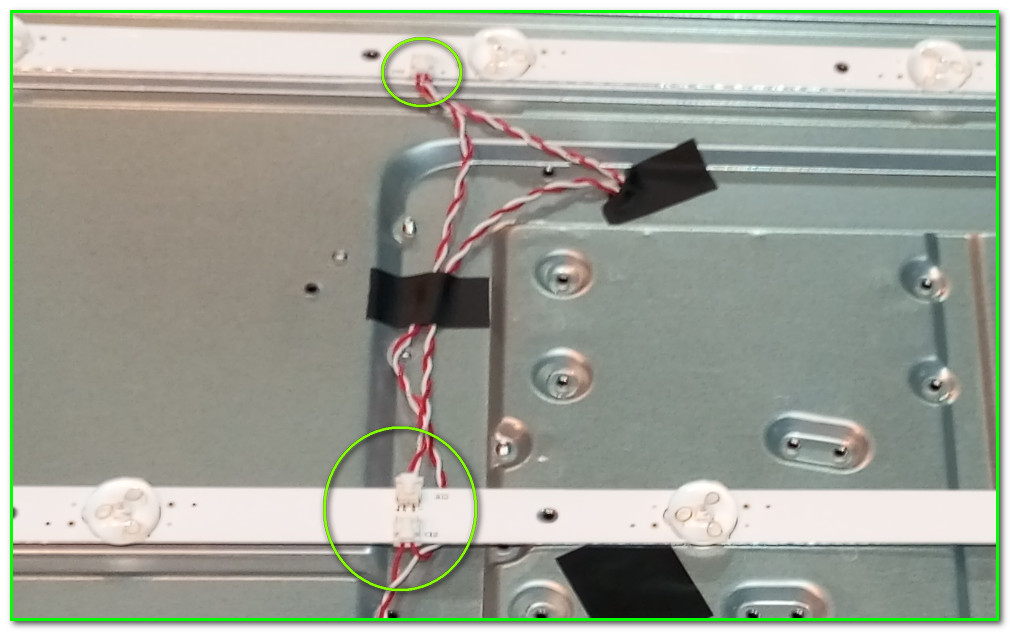

Но они разные!!! Средняя имеет два разъема, верхняя и нижняя по одному
Это еще не все! На средней пластине 6 светодиодов, на других по 7. Помимо этого цоколевка у светодиодов отличается: на самой верхней пластинке катоды справа, на средней и нижней- катоды слева.

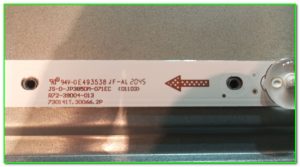

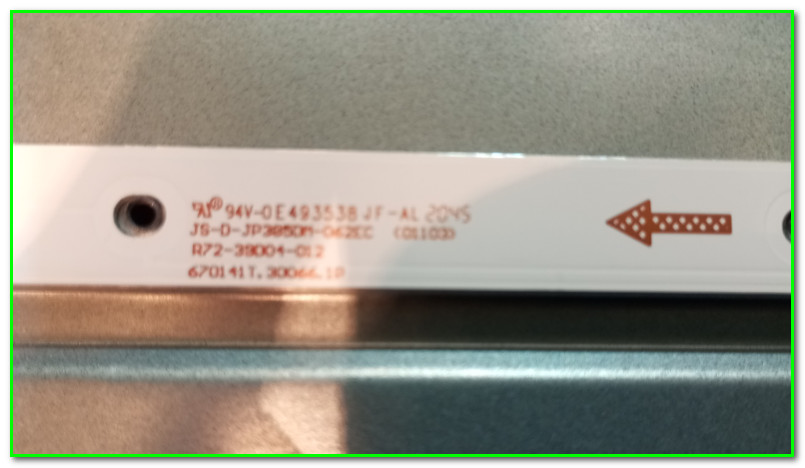

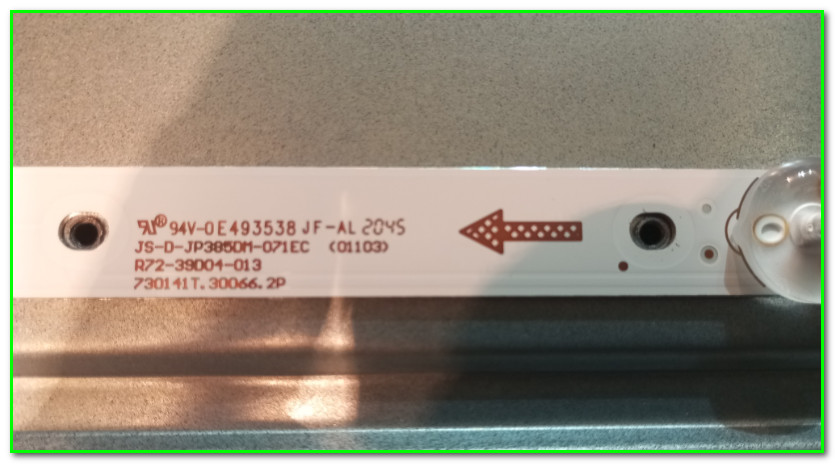

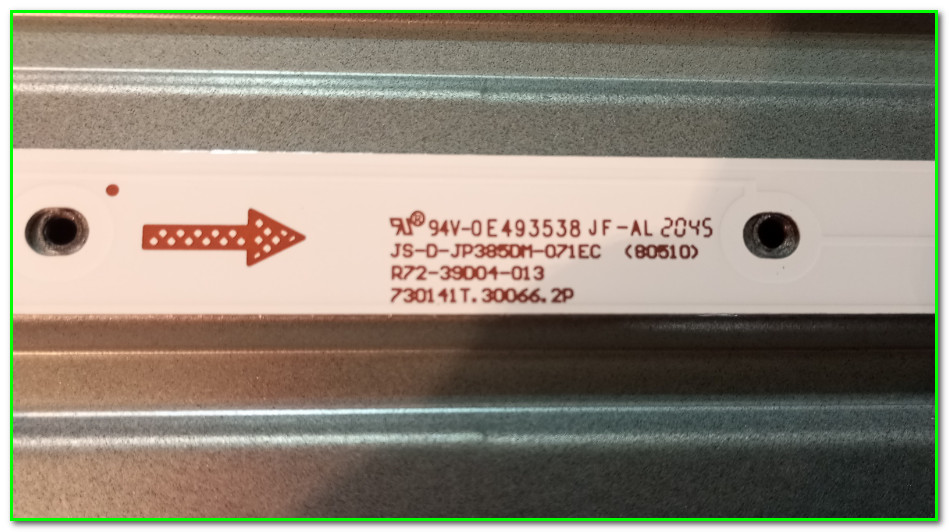

Вот такие маркировки на самих пластинках:
Обратили внимание что на них еще и стрелочка нарисована? Фотографии выложены именно в том порядке как сами стринги установлены (верхняя, средняя, нижняя). Короче говоря желательно их пометить чтобы не перепутать потом. 🙂
Светодиодики здесь оказались 6-ти Вольтовые. Проверяются просто- подаем на них +5V от внешнего источника. Для этой цели даже обычная телефонная заряжалка подойдет.

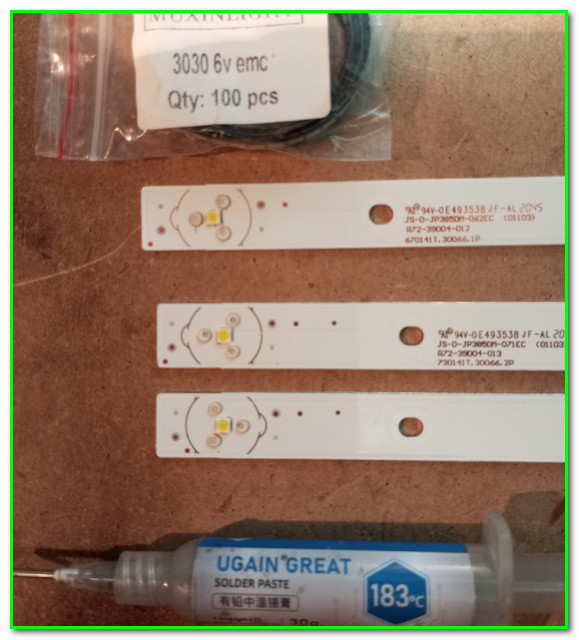

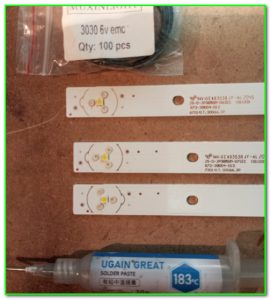

Ну вот, друзья, маркировку мы знаем- можно заказывать и менять. Но лично для меня гораздо проще их перепаять, тем более что в наличии все имеется. 🙂
Если нужно больше информации по светодиодам- то называются они 3030, 6-ти Вольтовые, контакты EMC. Вся инфа где их купить находится на ЭТОЙ странице
Уменьшаем подсветку в телевизоре
Здесь мы поступим «по-колхозному»: не будем резать провода для проверки тока, а просто замерим напряжение. Что мы имеем: у нас подсветка раздельная. То есть два канала по 10 последовательно включенных светодиодов в каждом. Согласно закону Ома для последовательной цепи: ток распределяется равномерно, а напряжения должны складываться. Далее- простейшая математика: 10 светодиодов по 6 Вольт, получаем 60V.

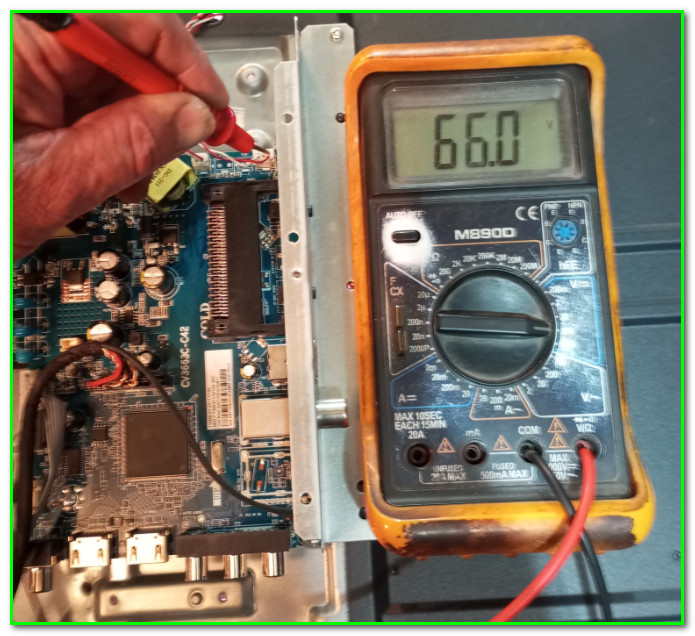

Замеряем:
Многовато, однако…

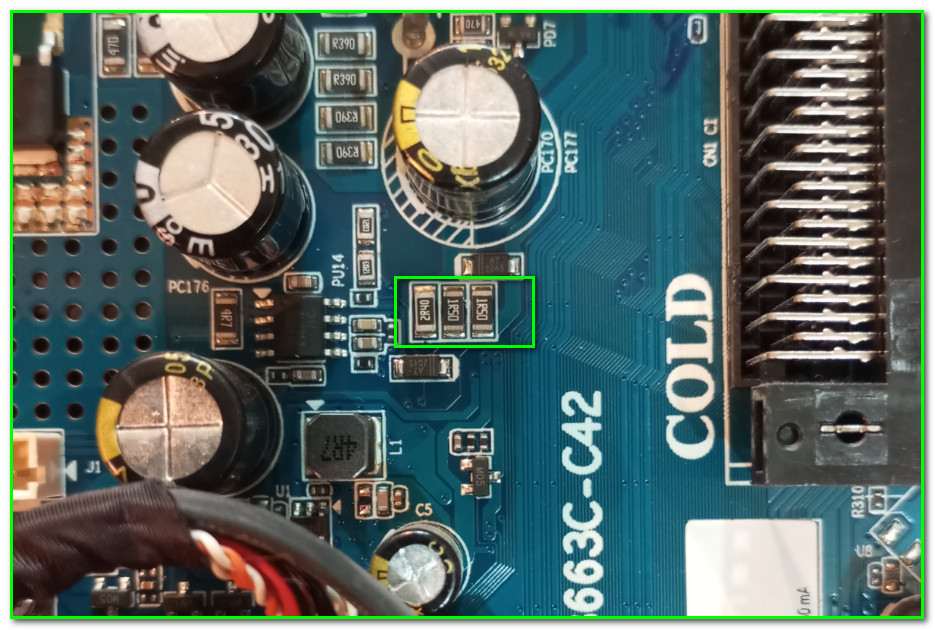

Процедура убавления стандартная- необходимо увеличить номинал токового датчика. На этой плате токовый датчик состоит из трех параллельно включенных SMD-шных светодиодов

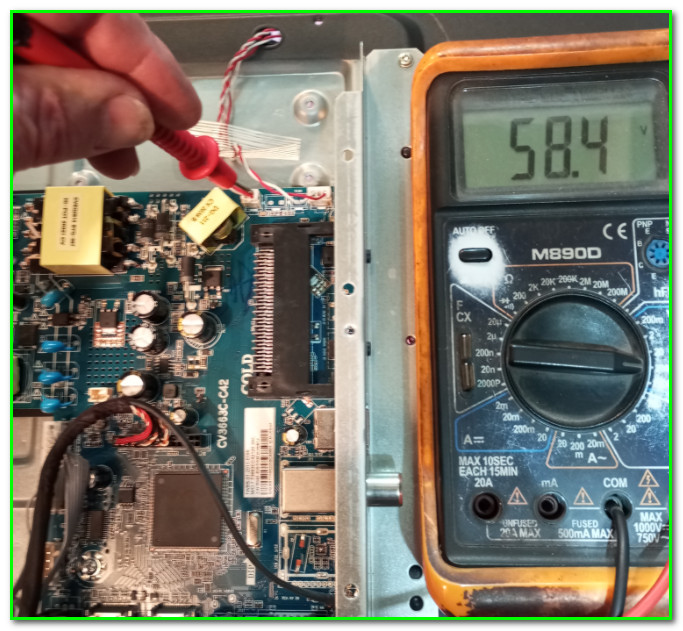

Лично я оставил всего один номиналом 1R5. И вот результат:
Как видим напруга получилась даже ниже номинальной, так что жизнь светодиодам мы точно продлили!!! 🙂
На этой самой счастливой ноте разрешите и закончить!!! Если есть вопросы- заходите на ФОРУМ!!
Всем пока, удачи в ремонтах!! 🙂
