Doffler 40CF15-T2 ремонт подсветки
Привет друзья!!! 🙂
Сегодня будет фотоотчет о ремонте телека Doffler 40CF15-T2
Как все уже поняли из заголовка- мы будем осуществлять ремонт подсветки. Ну да, все как обычно- экран темный, звук есть. Так что статья будет носить информационный характер- узнаем состав, посмотрим как он разбирается, узнаем какие там планки установлены, ну и про ток подсветки не забудем. Итак, поехали…
Состав телевизора Doffler 40CF15-T2

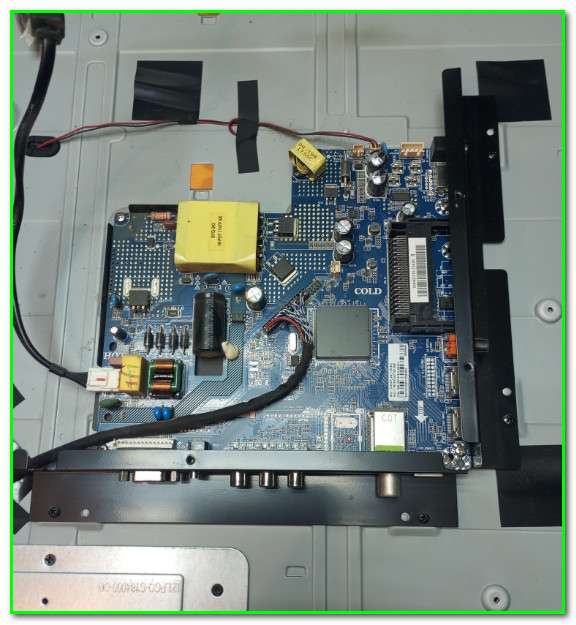

А там у нас самый обычный «одноплатник»

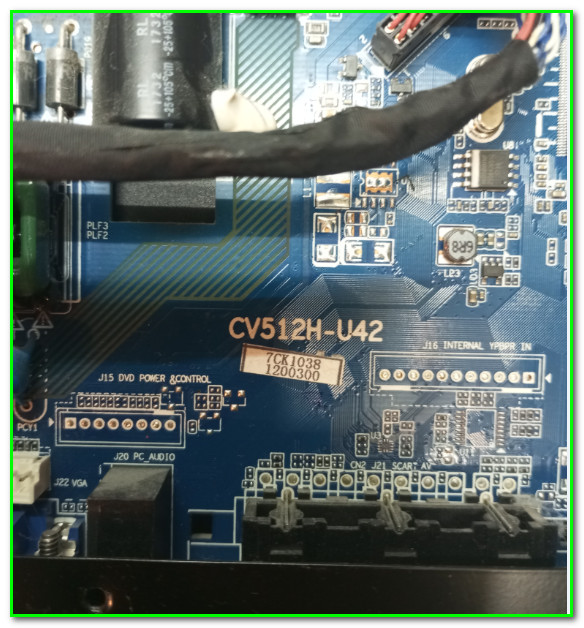

Майн называется CV5121H-U42

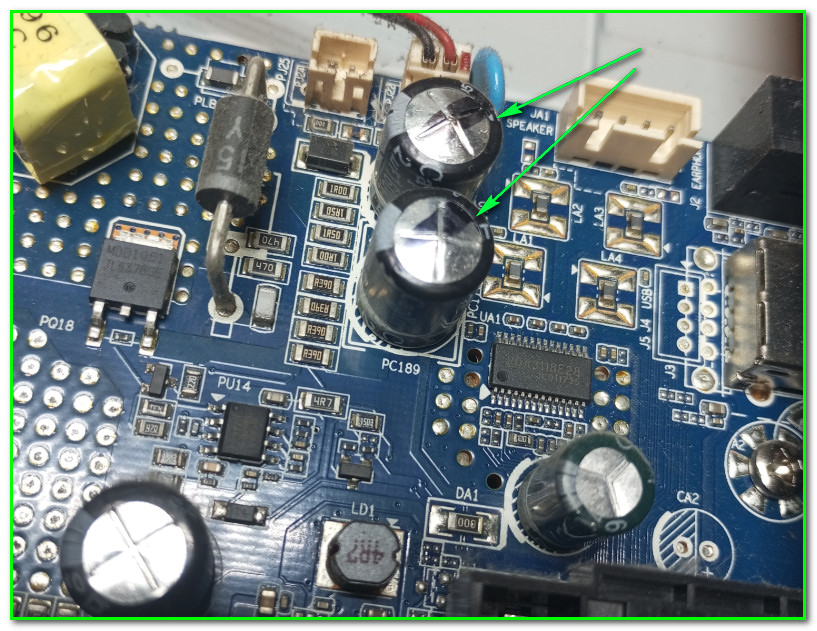

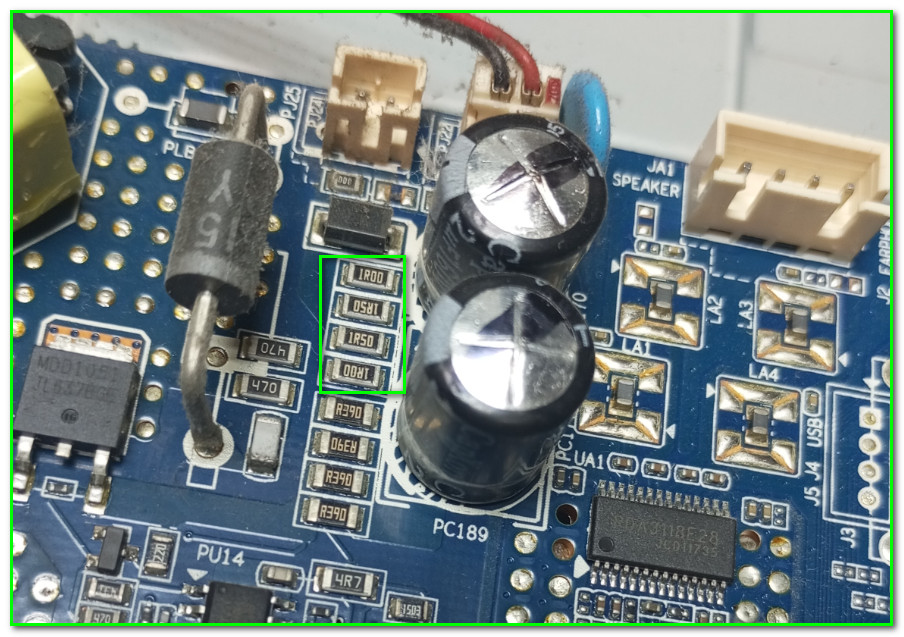

Кто из Вас повнимательнее, думаю, уже обратили внимание на фото майна. Да-да, там парочка «беременных» емкостей наблюдается и как раз на выходе LED-драйвера.
Емкость у них 22 мкФ * 160V. Конечно-же мы их заменим, а заодно еще и на токовом датчике бонусом пару резисторов выкинем. Кстати- вот они:
Выпаиваем любые два- этого вполне достаточно будет чтобы ток подсветки снизился процентов на 35-40.
Конечно-же из-за этих выходных конденсаторов подсветка работать не будет, так что пробуем включить и… НИФИГА!!!! На всякий случай проверил напряжение на выходе драйвера- при включении в рабочий режим наблюдается бросок напряжения с +35V до примерно +125V. Все-же таки светики умерли… Не, сегодня фортуна не на нашей стороне- придется корыто разбирать

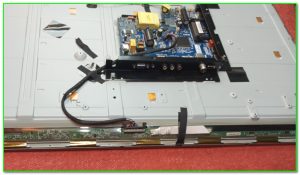

Порядок разборки телевизора Doffler 40CF15-T2
В первую очередь разбираемся с платой драйверов. Нам в любом случае матрас снимать придется, так что необходимо чтобы она была не закреплена и не приклеена.

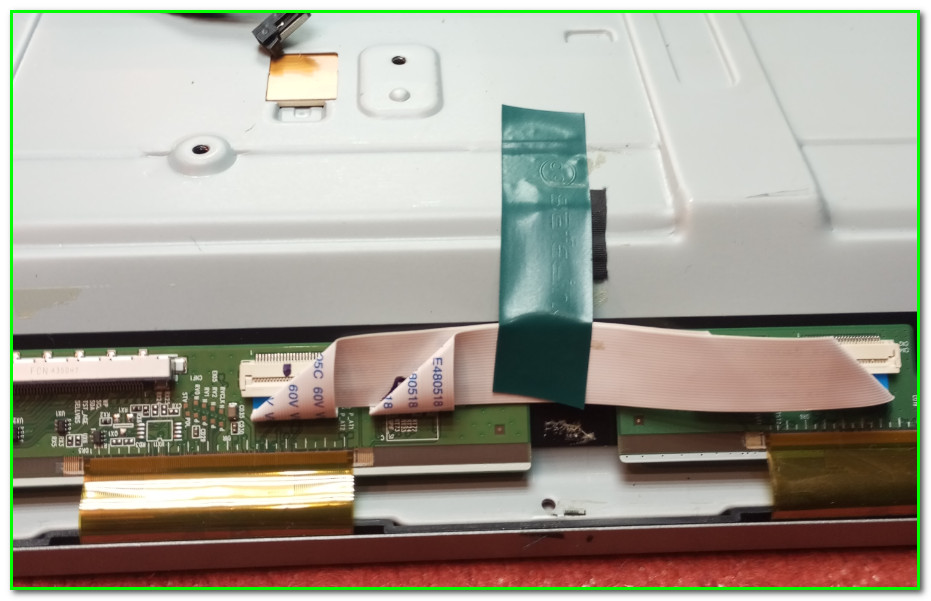

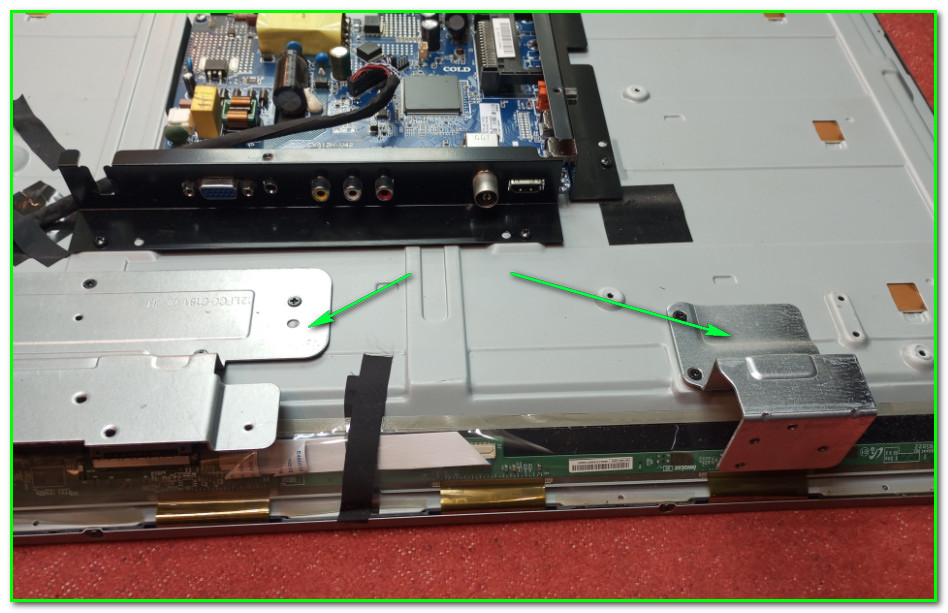

В первую очередь убираем все лишнее- в частности вот эти все железяки:
Нам нужен полный доступ, чтобы все было вот так:

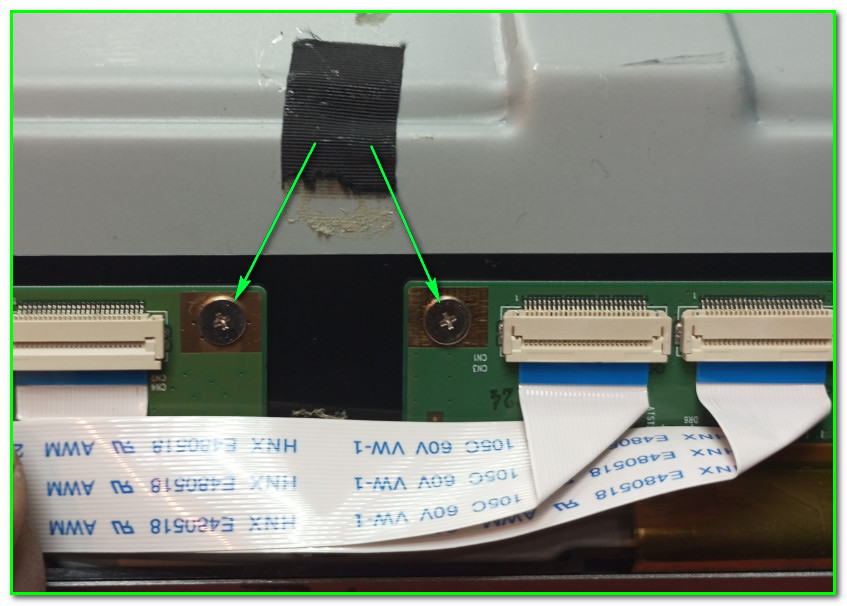

Что-же касается самой платы- тут нам пока везет: пара винтов по краям и больше никакого клея
Винты можно смело выкручивать, но саму плату лучше пока зафиксировать. Для этого подойдет самая обычная изолента.
И есть еще очень важное замечание: для винтов требуется отвертка с очень тонкой битой. Метал у винтов какой-то слишком мягкий- чуть провернул и шлицы слетают. Потом процесс выкручивания может превратиться в реальный геморой…

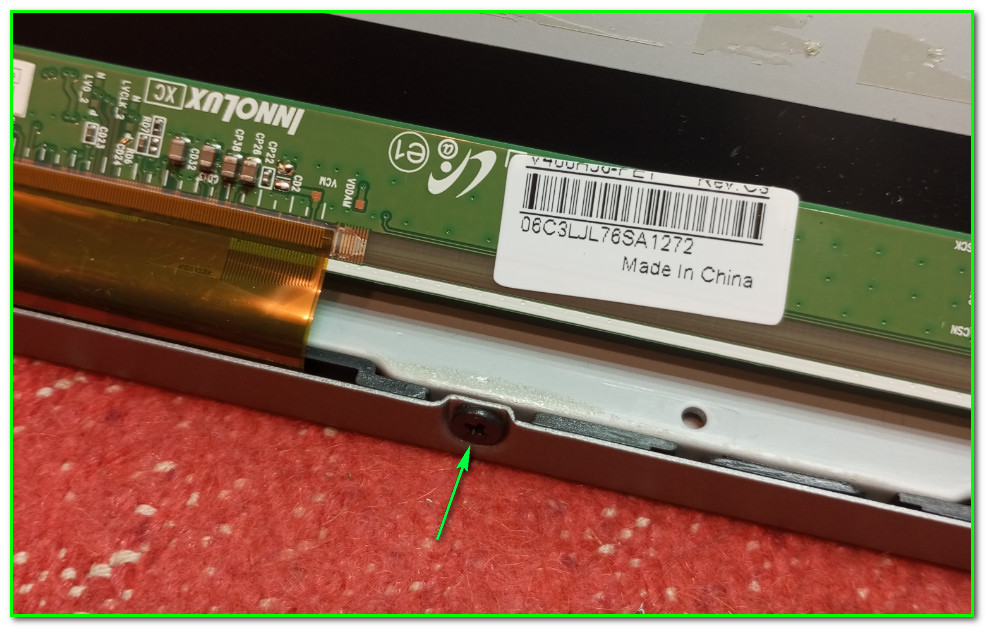

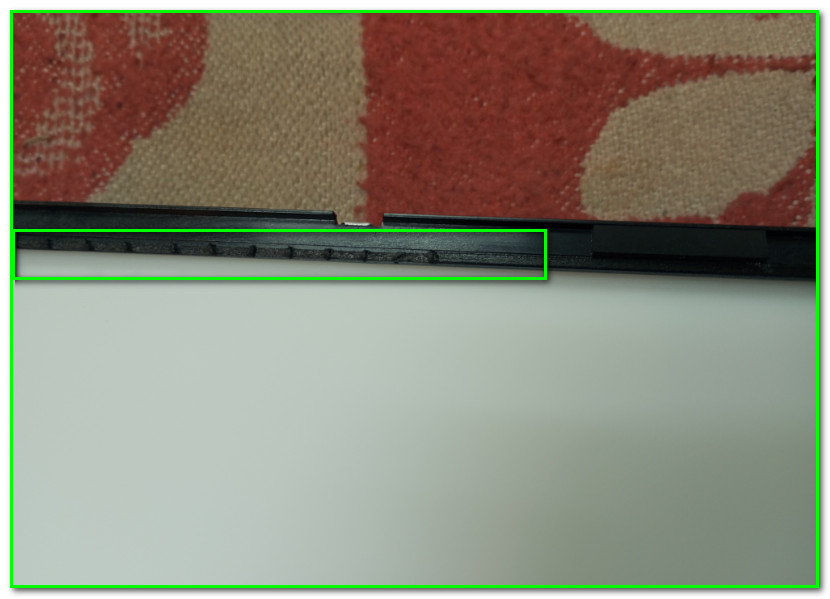

Передняя рамка имеет также винтовые крепления:
Причем этих винтов довольно много, находятся они по всему периметру. При выкручивании желательно все-же оставить несколько из них. Немного- буквально 4 штуки по диагонали. Это наша подстраховка чтобы рамка не соскочила пока мы будем переворачивать телек «мордой вверх».
Телек перевернули, оставшиеся винты выкрутили, рамку сняли, теперь освобождаем плату драйверов и фиксируем ее в верхнем положении. Опять-же на изоленту.

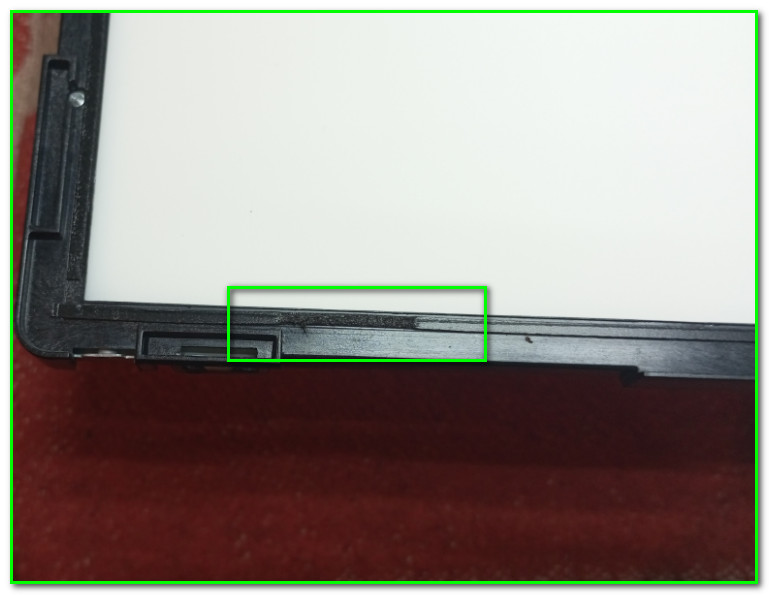

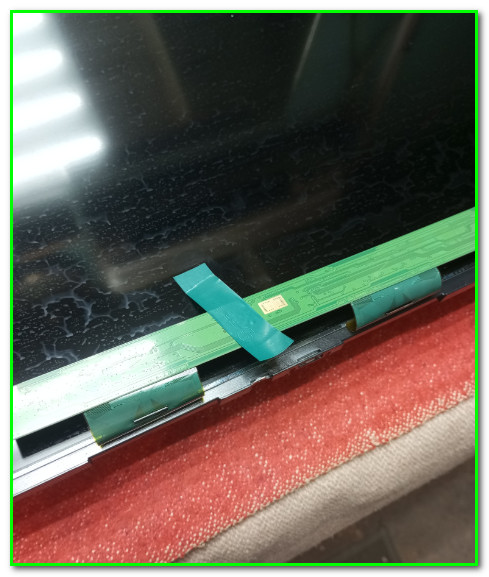

Прежде чем снимать матрицу всегда необходимо предварительно убедиться что она не приклеена. Чутье на этот раз нас не подвело- действительно оказался скотч в трех местах: одна длинаая полоска в верхней части
И внизу в двух местах:
Вот мы и до планок добрались…
Какие светодиоды в телевизоре Doffler 40CF15-T2
Внутри у нас четыре планочки:
«Уставший телек»- пока нижний белый поддон вытаскивал, все «пуговицы» отлетели 🙂

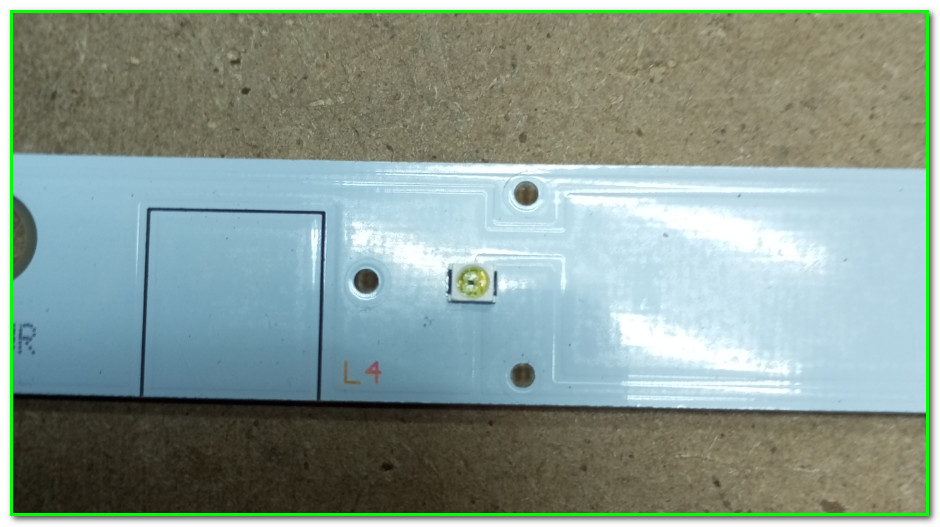

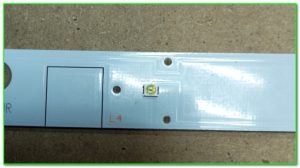

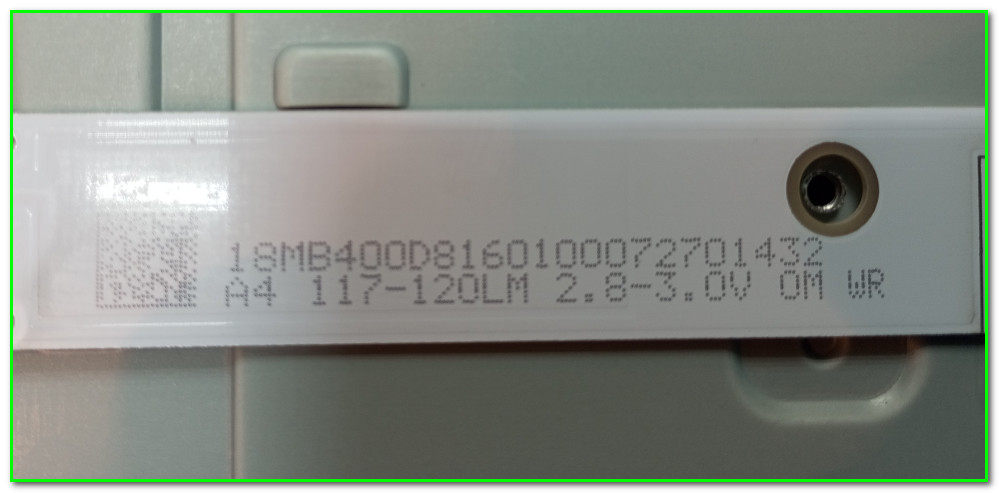

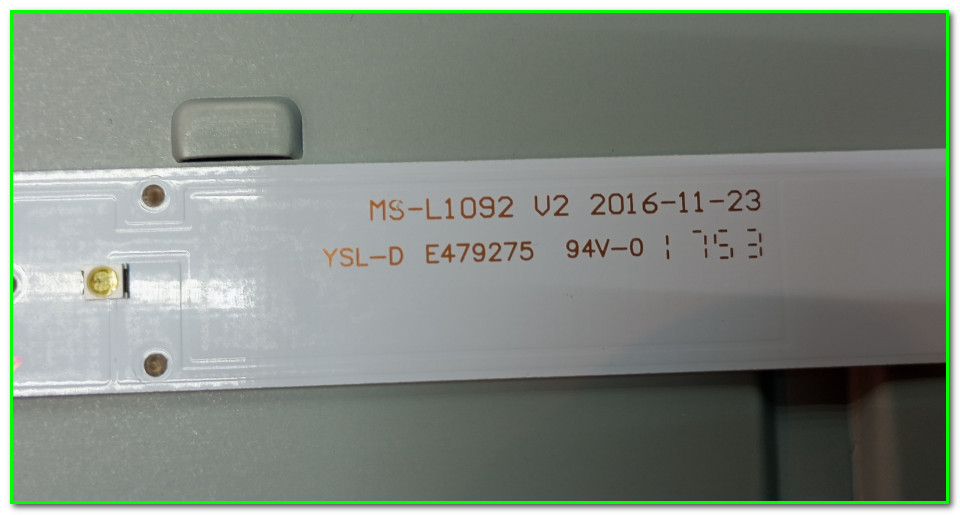

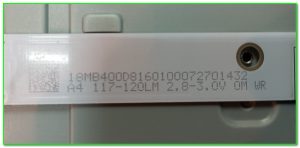

Планки из двустороннего текстолита, вот такие там имеются маркировки:
Светодиодики применяются типоразмера 2835, 3-х Вольтовые
Ну вот, друзья, мы и приближаемся к финалу 🙂 . Информация по составу и разбору представлена, ток подсветки мы уже уменьшили (это можно даже и не проверять), какие планки используются мы теперь тоже в курсе. Осталось два варианта- или планки искать или светики перепаивать. Как я уже много-много раз говорил- мне проще светики перепаять, чем ждать пока планки пришлют, тем более что они у меня всегда имеются в наличии.
Так как у меня поблизости нет специализированных торговых точек, где можно прикупить готовые планки, то мне проще запастись ассортиментом светиков и тогда практически любой телек можно реанимировать в течение пары часов. А вот, кстати, и проверенные годами продавцы, где я покупаю светодиоды. По срокам доставки- обычно 2-3 недели, браку еще ни разу не было.
Всем удачных ремонтов, а если имеются вопросы- WELCOME на наш ФОРУМ!!! 🙂
