DEXP H32D7100E ремонт подсветки
Привет друзья!! 🙂
Сегодня мы будем ремонтировать подсветку в телевизоре DEXP H32D7100E
Небольшой пролог…
Меня часто спрашивают зачем я вообще все это выкладываю- ведь, казалось-бы, что может быть проще: разобрал и планки заменил…
Докладываю 😎
Я стараюсь составлять свои статьи максимально простым и понятным образом, так чтобы любой новичок смог самостоятельно во всем разобраться. Я стараюсь уделять внимание различным мелочам, которых, поверьте, иногда бывает довольно много: во-первых это различные тонкости при разборке (клееные экраны, например, или спрятанные защелки), ну и, во-вторых (и в треть-их, и в-четвертых… 🙂 ), я всегда стараюсь сообщить максимум информации по аппарату- это и состав, и применяемые планки, и про ограничение тока подсветки никогда не забываю.
И еще… Я пытаюсь рассказывать каким образом можно работать исходя из минимального набора инструментов. На самом деле, во многих ремонтах, вполне достаточно всего-лишь простейшего мультиметра, ну и, конечно-же, внимательности.
И, благодаря всем этим тонкостям, я искренне надеюсь что статьи будут максимально полезны, и помогут избежать массу ошибок при ремонте 🙂
Итак, поехали…

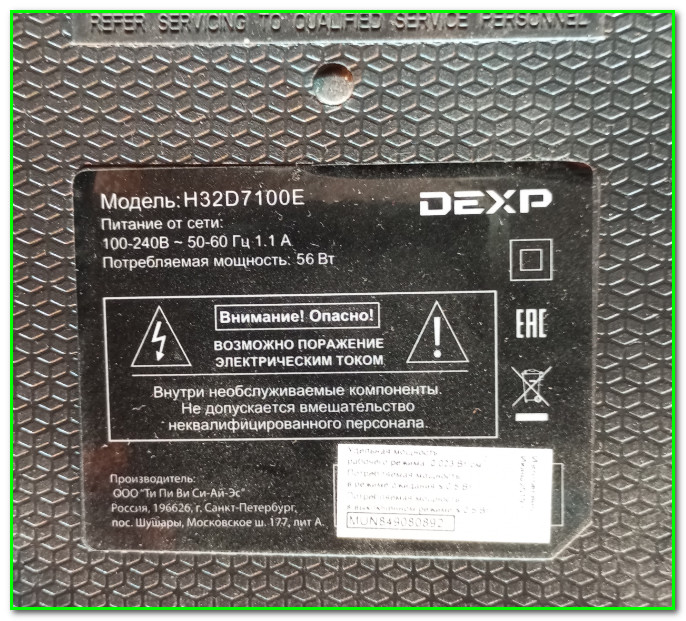

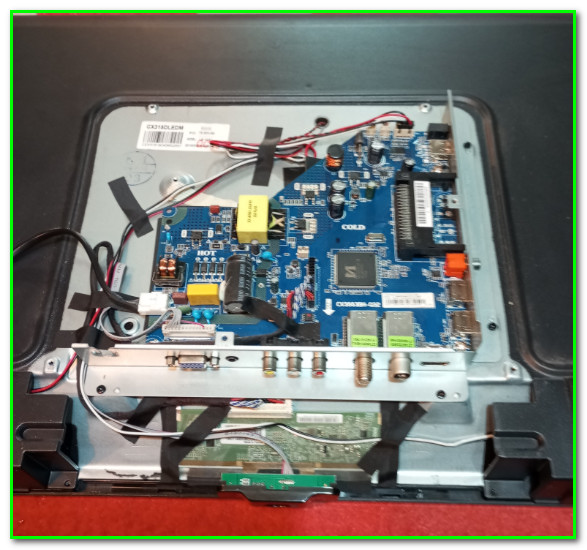

Телек наш называется DEXP H32D7100E. По сути это обычный бюджетный «одноплатник»

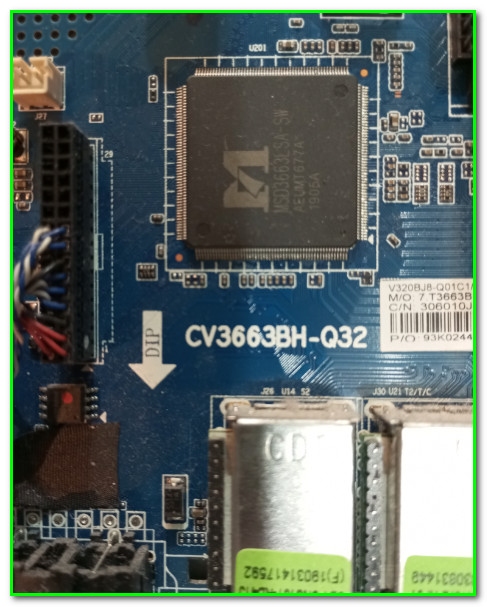

майн называется CV3663BH-Q32
Дальше все стандартно- нам в первую очередь необходимо убедиться в исправности LED- драйвера. Это чрезвычайно просто: нужно всего-навсего замерить напряжение на разъеме подключения подсветки.

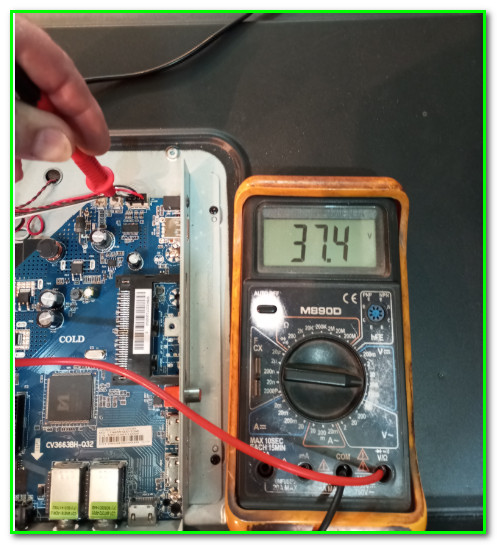

В дежурном режиме мультик показал +37.4V. При попытке включить наблюдается бросок более чем +130V, а затем плавное падение до +50V. Вывод простой- драйвер жив, нужно корыто разбирать.
Порядок и тонкости разборки телевизора DEXP H32D7100E

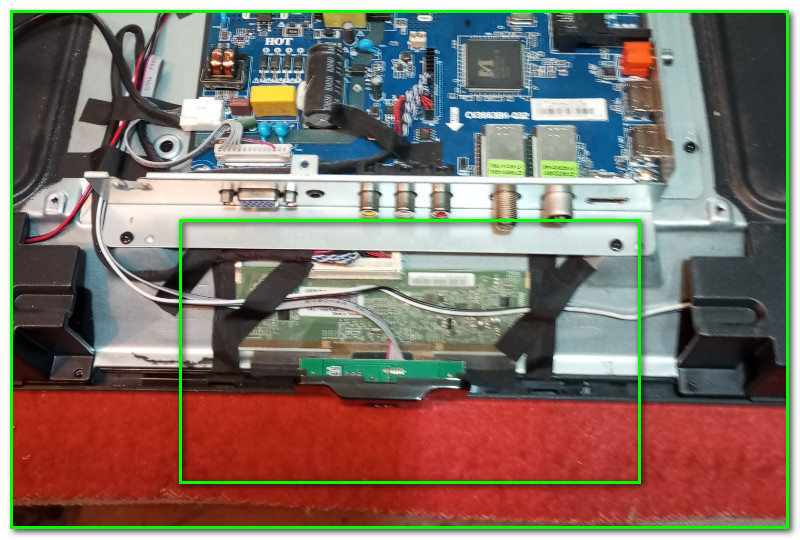

Плата драйверов (ну или Тикон, кто как привык ее называть) никаких сюрпризов не преподнесла- под тряпочным скотчем оказалась пара винтов и на этом все- никакого клея. Так что мы ее пока не трогаем, а лишь немного ослабим винты чтобы потом откручивать легче было
А дальше начались приключения… Ох, уж эти производители… Все сделали для того чтобы ремонтнику «жизнь медом не казалась»… 👿

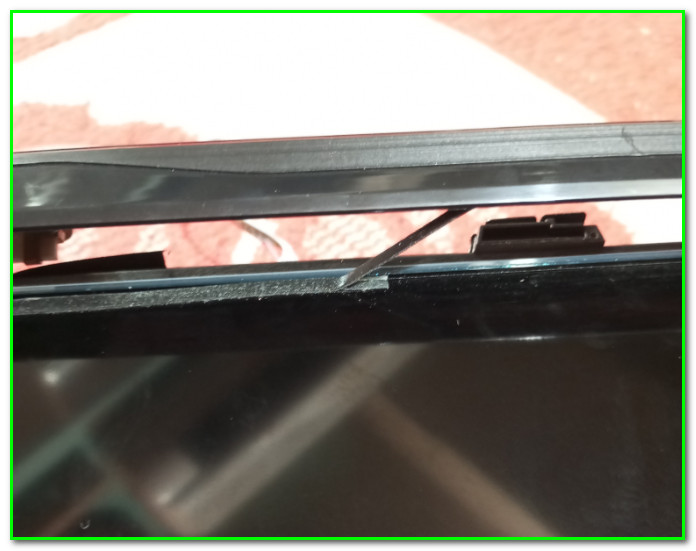

Проблемы начались уже при снятии рамки. Она оказалась приклеенной со стороны шлейфов

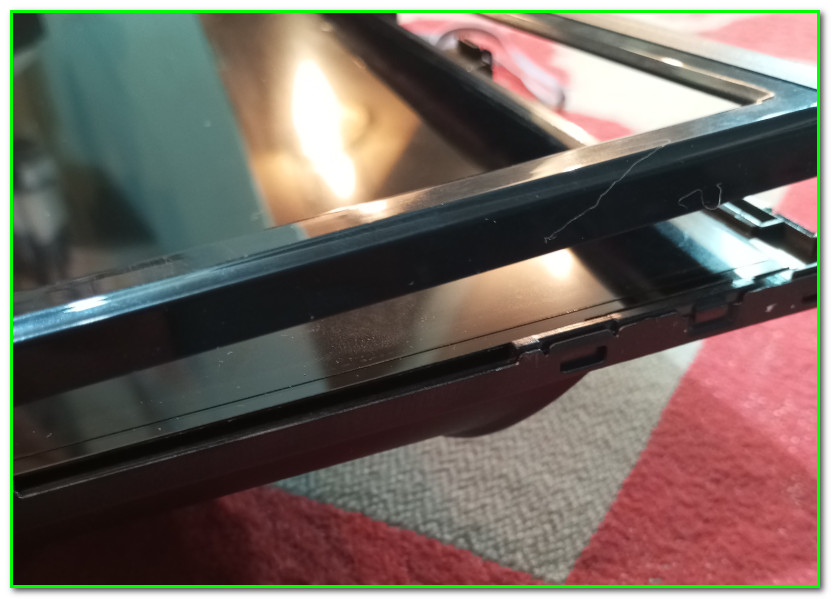

Дальше у нас по периметру идут защелки

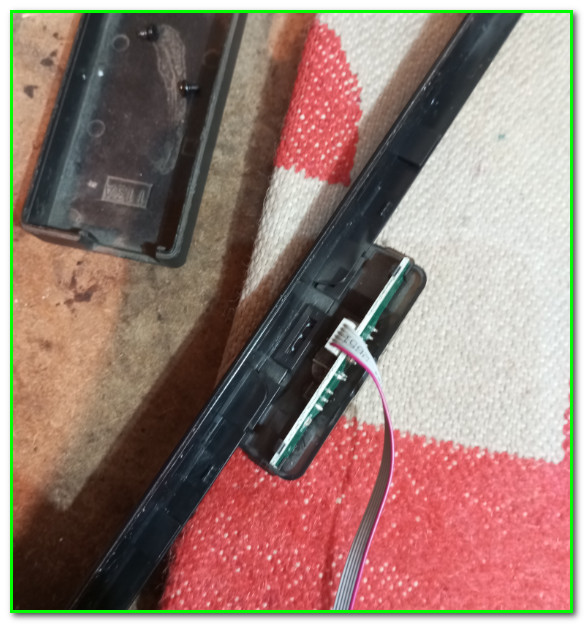

Плюс ко всему есть еще один»сюрпрайз»- плата фотоприемника никак сниматься не хотела. Точнее сказать там имеется защелка, до которой очень проблематично добраться, так что пришлось снимать рамку вместе с этой платой. Как Вы сами понимаете это дополнительный геморрой- нужно следить чтобы она по стеклу не попала

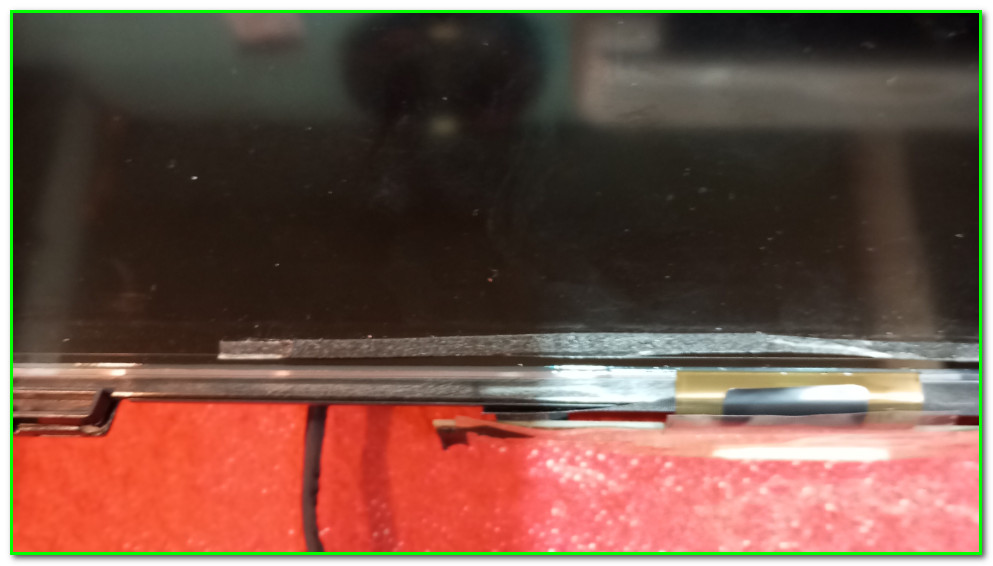

После того как рамка будет снята, конечно-же остатки скотча с матрицы нужно будет удалить.

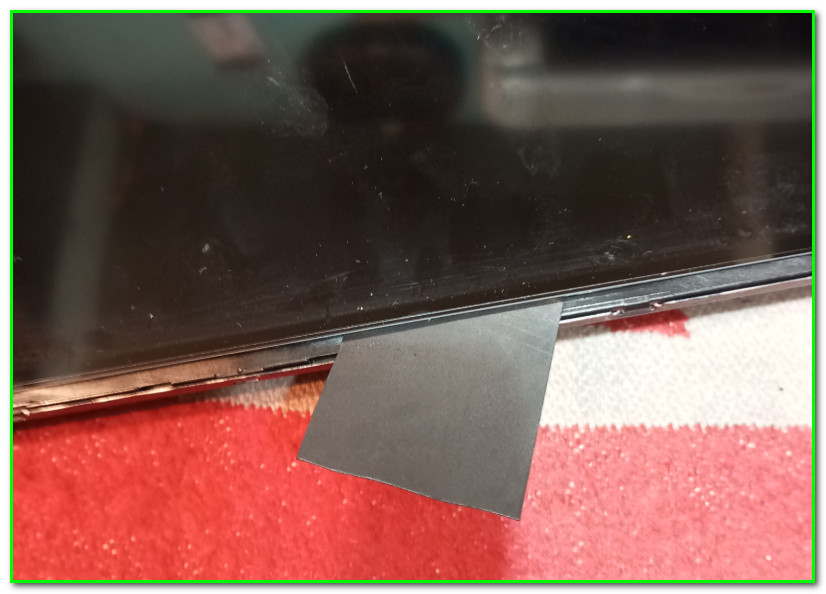

Приключения на этом еще не заканчиваются… Выяснилось что еще и сама матрица приклеена в верхней части. Пришлось еще дополнительно срезать все это дело при помощи тонкого пластика
Какие светодиоды в телевизоре DEXP H32D7100E

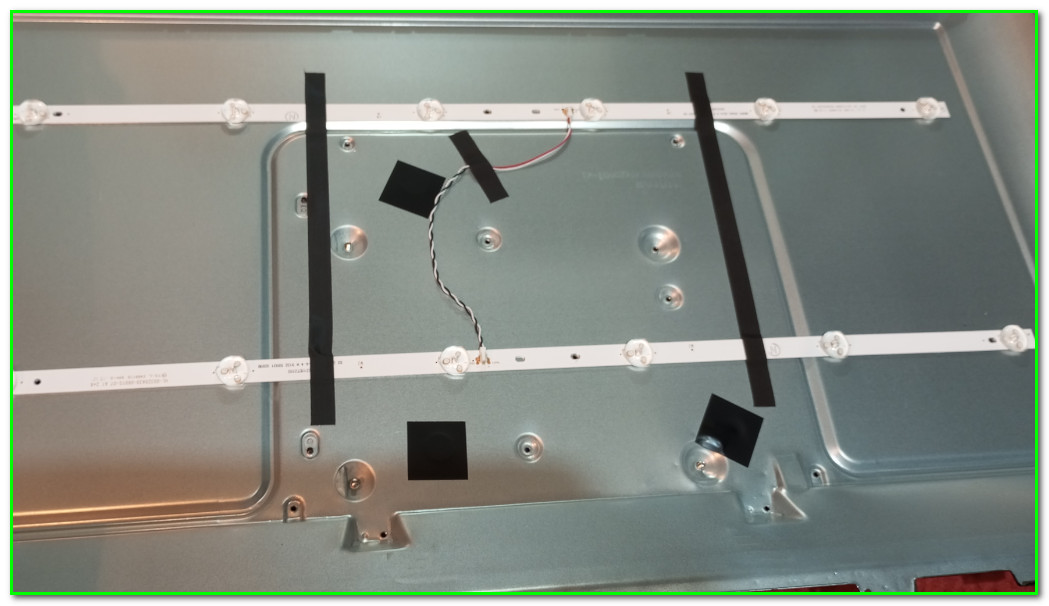

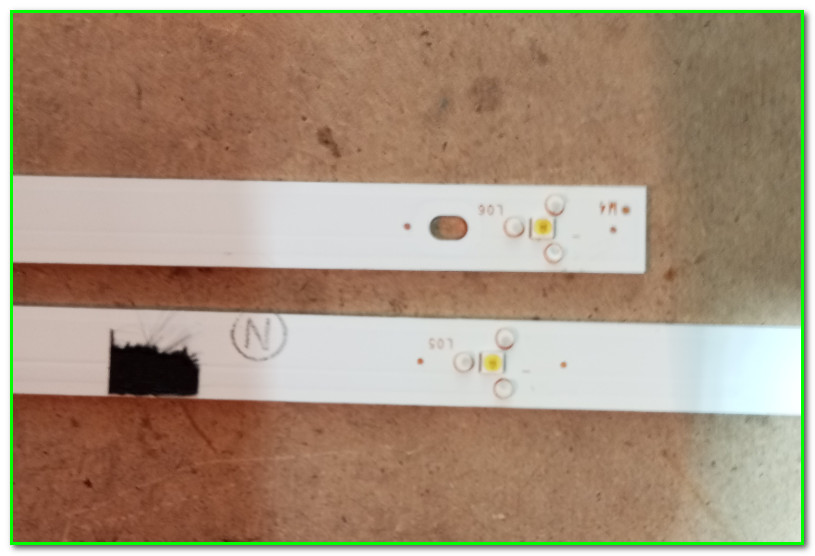

А подсветка здесь оказалась вот такая:

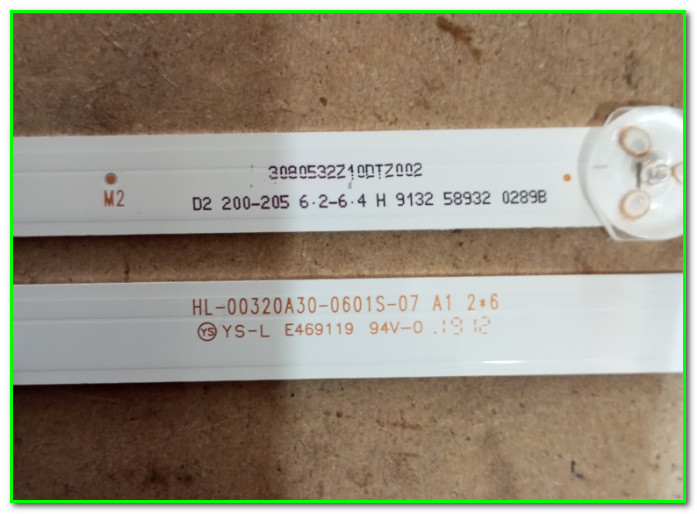

Две алюминиевые планки по 6 светиков на каждой. Вот такая на них имеется маркировка:
Что касается самих светодиодов: они здесь 6-ти Вольтовые, проверяются достаточно просто- подаём на них напряжение +5V от внешнего источника. Для этой цели даже обычная телефонная заряжалка подойдет.
Выяснилось что мертвым был один единственный светодиод, однако и остальные тоже, хотя и зажигались, но были изрядно «уставшими» даже по внешнему виду
Однозначно необходимо менять все и сразу!!
Ну тут, как-бы, два варианта- или бежим в магазины (или маркет-плейсы) и покупаем новые планки, или сами светики перепаиваем. Лично для меня второй вариант более приемлемый, тем более что все в наличии имеется.

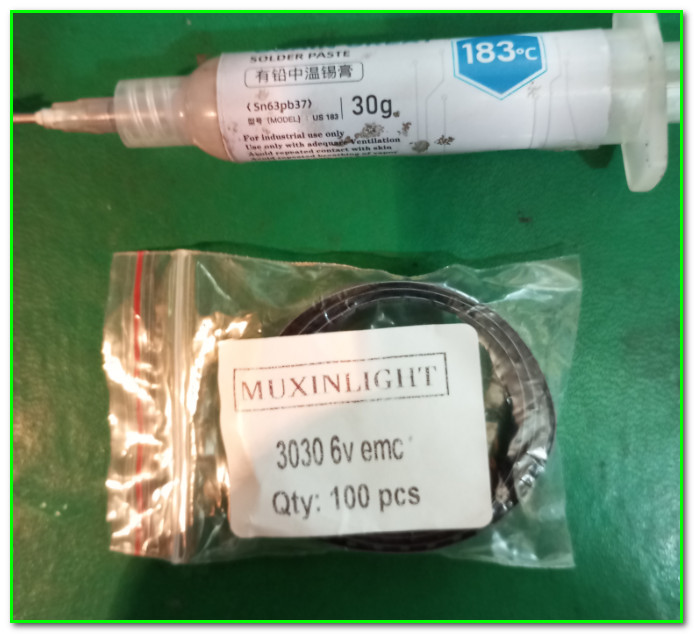

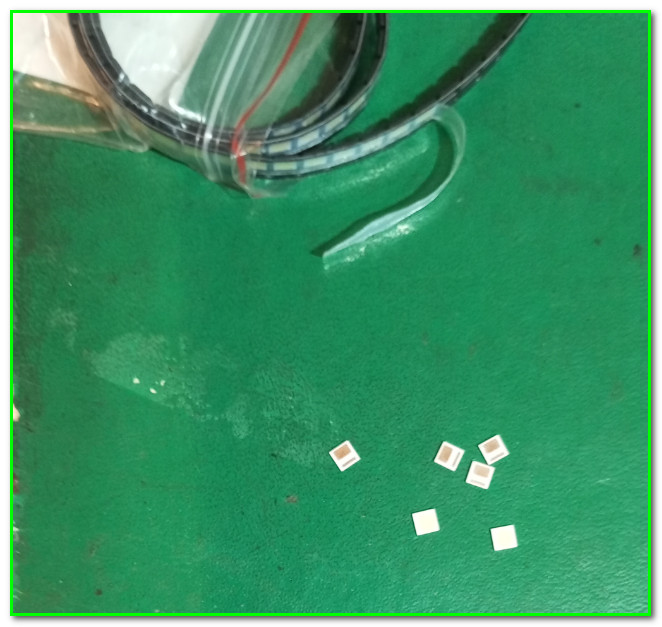

Почему перепаивать? Я по этому поводу уже высказывался в отдельной статье, так что заострять внимание не буду. Ах да, чуть не забыл… Светодиоды здесь 6-ти Вольтовые, типоразмера 3030, с контактами EMC, вот так они выглядят:
Где я их приобретаю- подробности на ЭТОЙ странице.
Как уменьшить подсветку в телевизоре DEXP H32D7100E
После того как светодиоды были перепаяны, работоспособность проверена, мы проверяем напряжение подсветки.
Знаю что сейчас начнутся претензии насчет того что нужно ток измерять, а не напряжение… Да, согласен, но просто это создает дополнительные трудности с разрывом проводов, и зачем нам эта лишняя головная боль? По сути на само деле все чрезвычайно просто: у нас цепочка из 12-ти включенных последовательно 6-ти Вольтовых светодиодов. Что нам гласит по этому поводу великий Ом? Все правильно- напряжения складываются. Следовательно 12 * 6 = 72V.

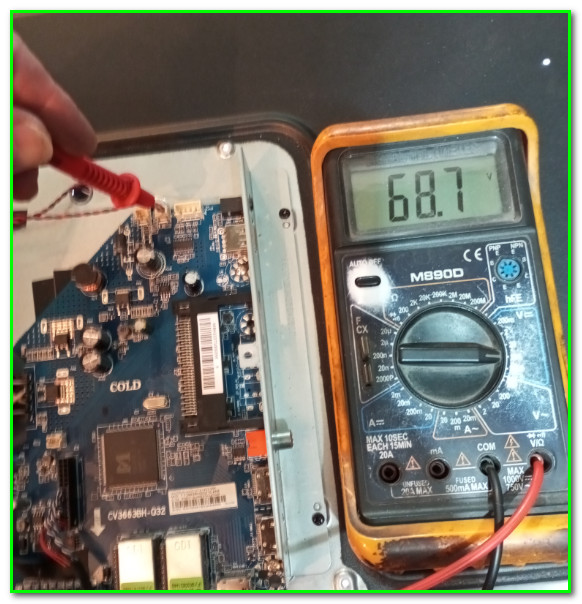

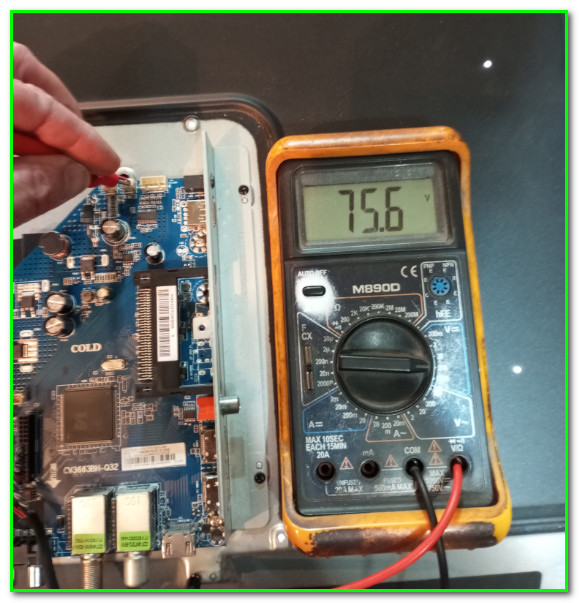

Проверяем что мы имеем в реальности:

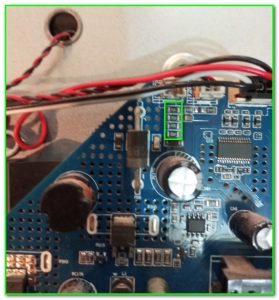

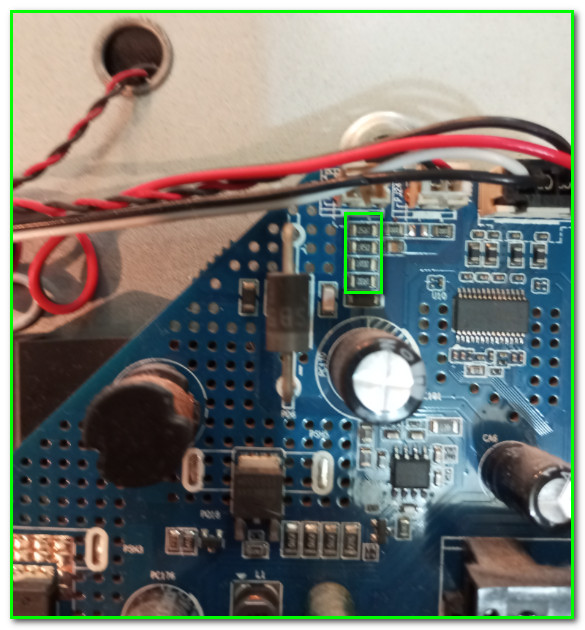

Наглядный перебор!! Уменьшается это очень просто: нужно немного «поколдовать» с токовым датчиком в сторону увеличения номинала. На модуле CV3663BH-Q32 это несколько низкоомных параллельно включенных SMD резисторов
Выбрасываем любые два и проверяем результат:
Ну вот- даже ниже нормы. В таком виде светодиоды прослужат гораздо дольше. 🙂
Телек можно собирать и ставить на прогон, а мы на этом наш рассказ заканчиваем…
Надеюсь статья была полезной, если остались вопросы- заходите на ФОРУМ, удачи в ремонтах!!!
