CV3663BH-Q42 как уменьшить подсветку

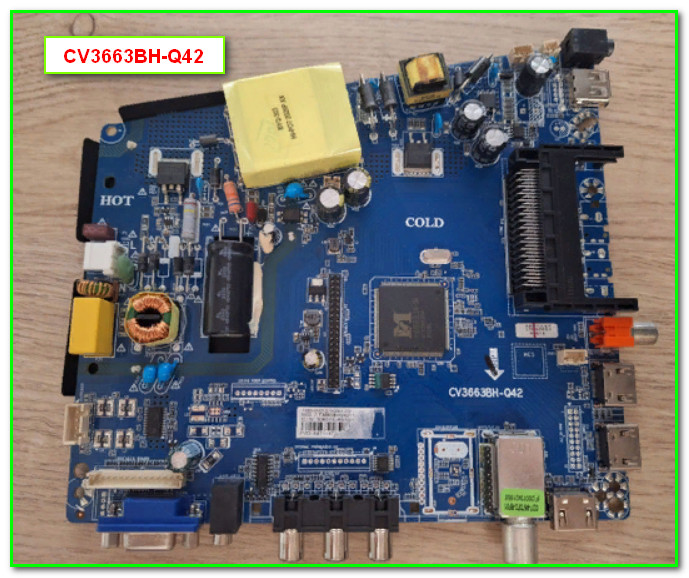

Внешний вид модуля CV3663BH-Q42

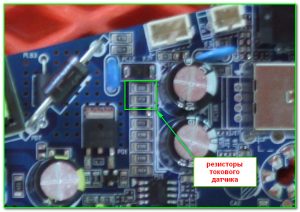

Процедура уменьшения тока подсветки здесь стандартная- необходимо увеличить номинал токового датчика. На модуле это несколько низкоомных параллельно- включенных SMD резисторов. Визуально они расположены здесь:

Их и необходимо выпаивать. Конечно-же по одному и контролируя результат.

Внимание!! Чуть ниже расположены резисторы с номиналом менее 1R (например R33 и им подобные). Это совершенно другая цепь, мы их не трогаем!!! Удалять необходимо лишь резисторы номиналом от 1R и выше. Количество и номинал этих резисторов может отличаться на различных моделях телевизоров и поэтому в каждом отдельном случае требуется индивидуальный подход!!

Примечания:
* У нас на сайте имеется также и Схема и мануал шасси CV3663BH-Q42
* Если у Вас имеются вопросы- заходите на наша ФОРУМ!!

Удачи в ремонтах!!! 🙂
