BN44-00609F как уменьшить подсветку

Модуль BN44-00609F применяется в телевизорах SAMSUNG, в частности Samsung UE39F5020AK.

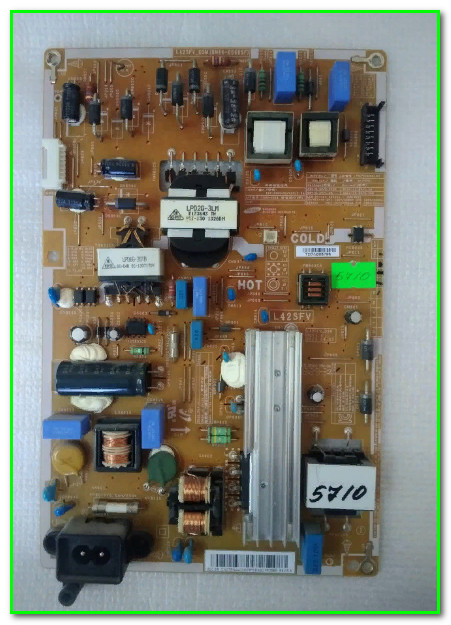

Внешний вид модуля:

Уменьшение тока подсветки производится стандартным образом- необходимо увеличить номинал токового датчика ключевого транзистора подсветки.

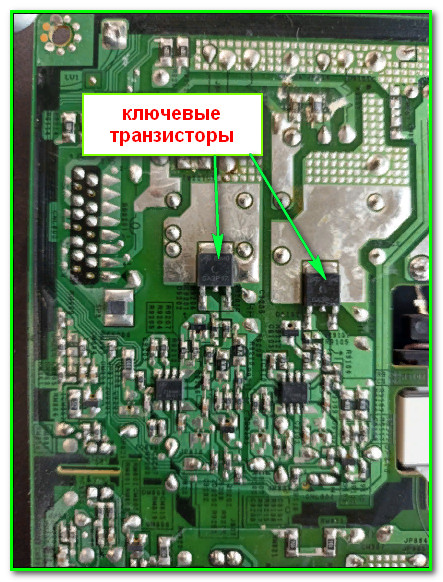

В данном случае имеется тонкость: модуль применяется в телевизорах с диагональю 39 и более дюймов и подсветка здесь разделена на две части (верх-низ) имеет два независимых драйвера с ключевыми транзисторами на каждом:

Соответственно и резисторов токовых датчиков здесь два и увеличивать необходимо оба.

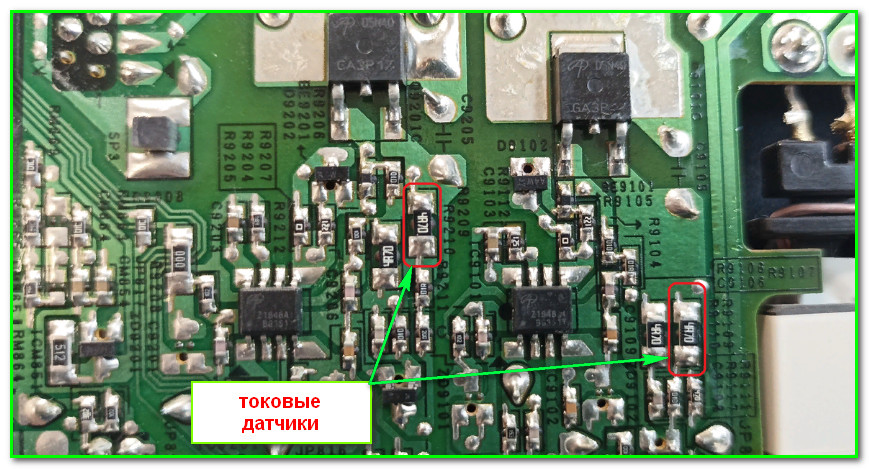

Изначально это резисторы номиналом 4R7, а местоположение указано на картинке ниже:

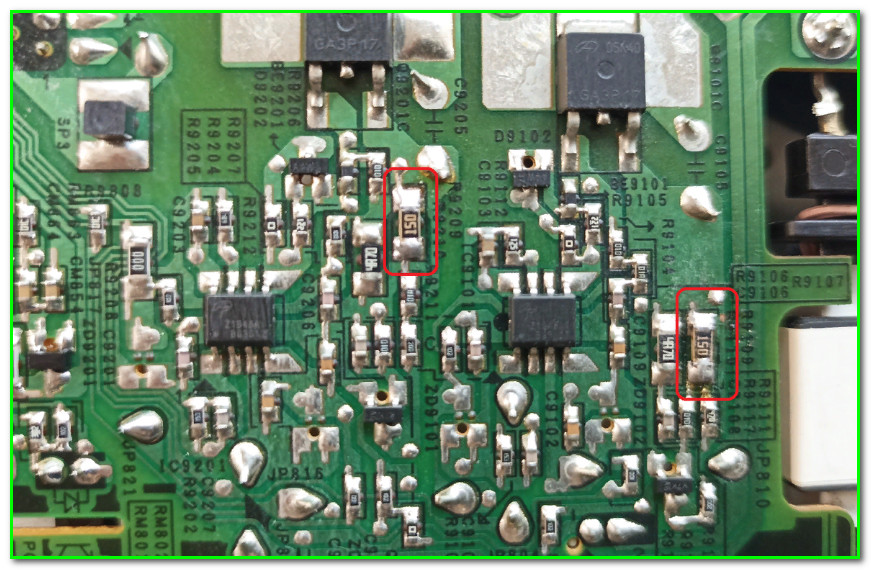

Согласно рекомендациям- эти резисторы необходимо увеличивать до 10…15R

Примечания:
* Инфа была подсмотрена в инете, в частности на одном из ДЗЕН-каналов.
Это не реклама!!! Просто чужой труд необходимо уважать!!!
* Если у Вас имеются вопросы- заныривайте к нам на ФОРУМ!!!

Удачи в ремонтах!!! 🙂
