Blackton BT32S08B V3 ремонт подсветки
Привет, друзья!!! 🙂

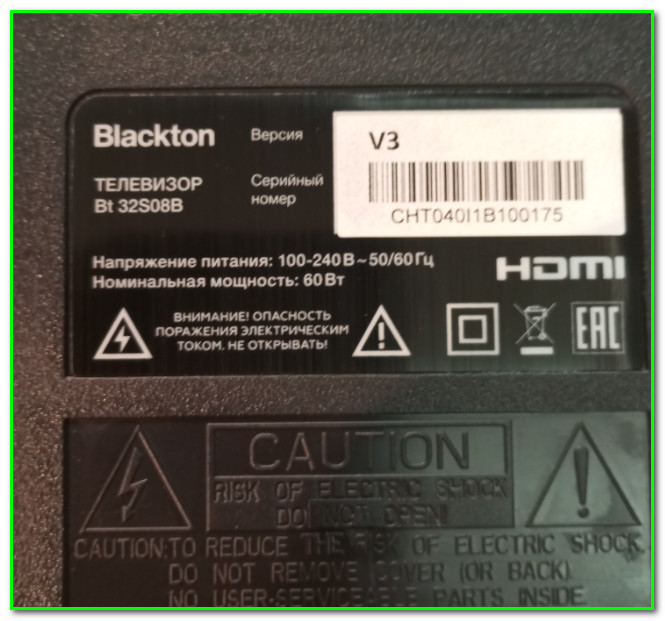

Сегодня у нас в ремонте будет телевизор Blackton BT32S08B версия V3

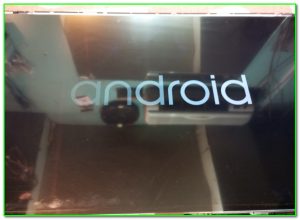

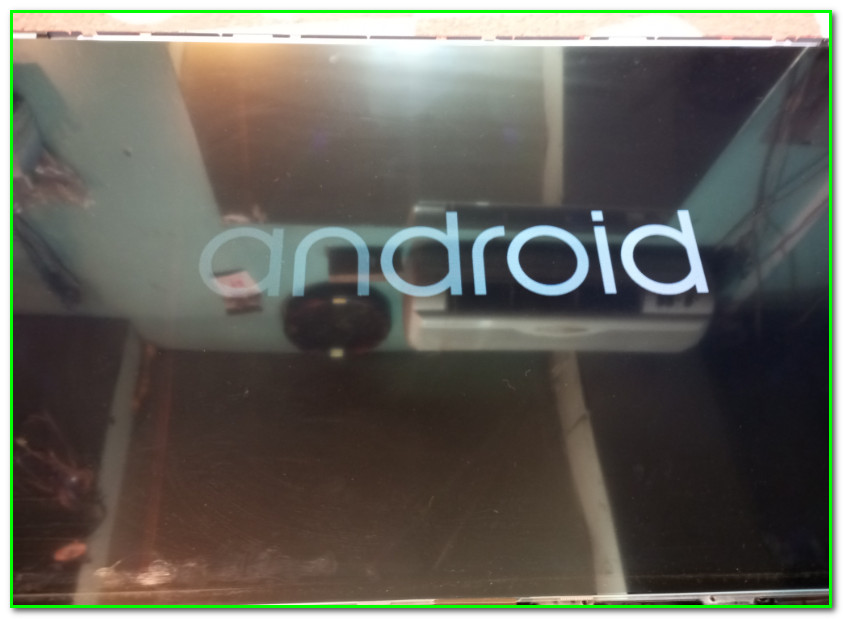

Заранее скажу- никаких неожиданностей от статьи не ожидайте- все банально: вновь подсветка. Ну все уже догадались- темный экран с просвечивающимися силуэтами, светим на экран мощным фонариком- картинку видно. Так что статья имеет чисто информационный характер- узнаем состав, посмотрим как он разбирается, какие планки применяются и про ток подсветки не забудем. Итак, поехали…

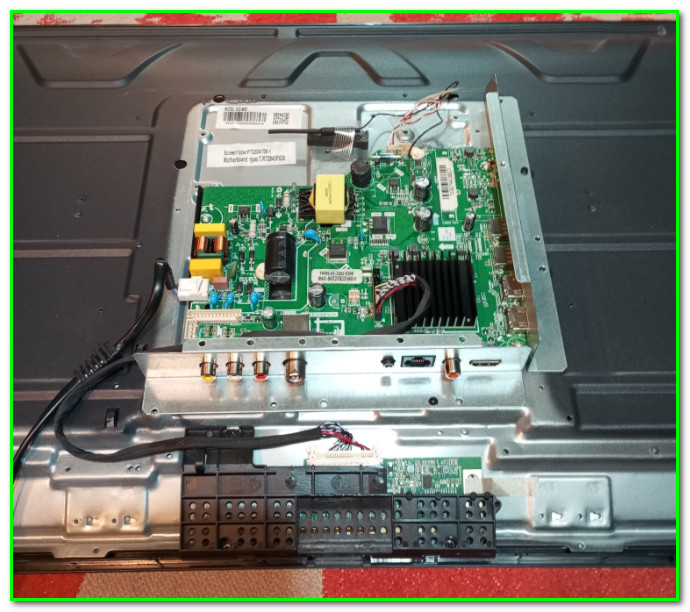

Телевизор одноплатный
Все картинки кликабельны- их можно увеличивать

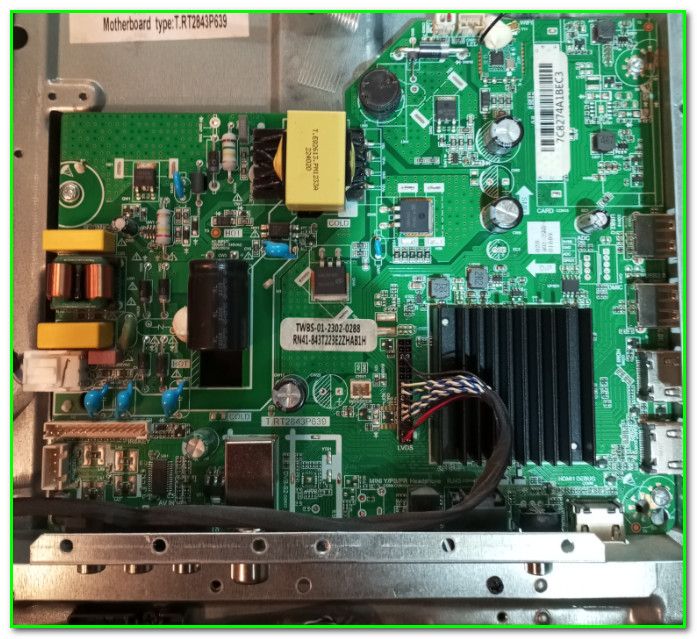

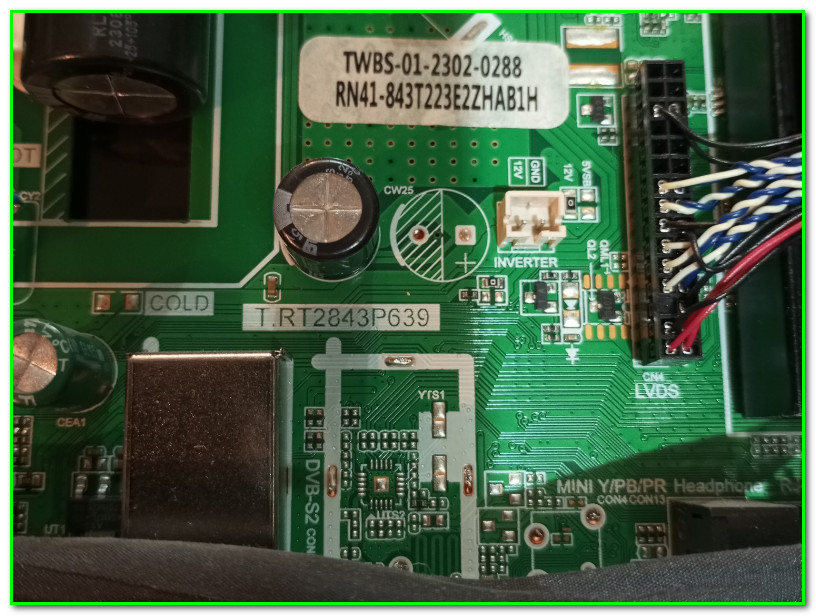

Майн называется T.RT2843P639

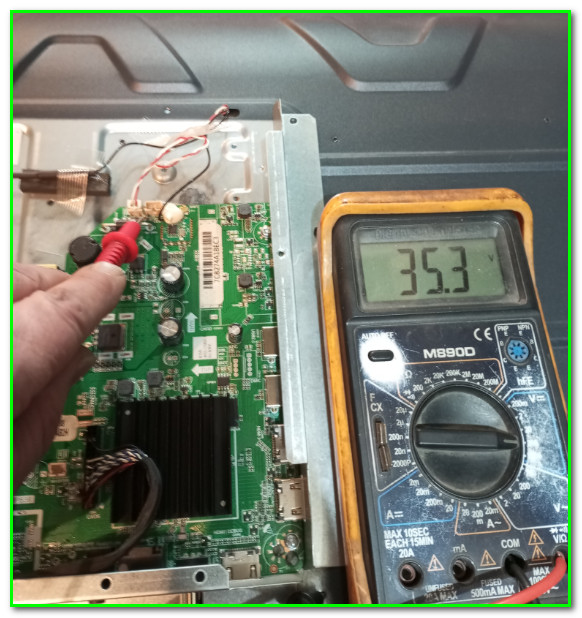

Замеряем напряжение на выходе светодиодного драйвера- для этого подключаемся к выходному разъему. В дежурном режиме мультик показывает +35.3V
При включении наблюдаем бросок более +80V.
Сфоткать не успел, прошу прощения…
Вывод- драйвер работает, напряжение выдает, необходимо разбирать корыто.

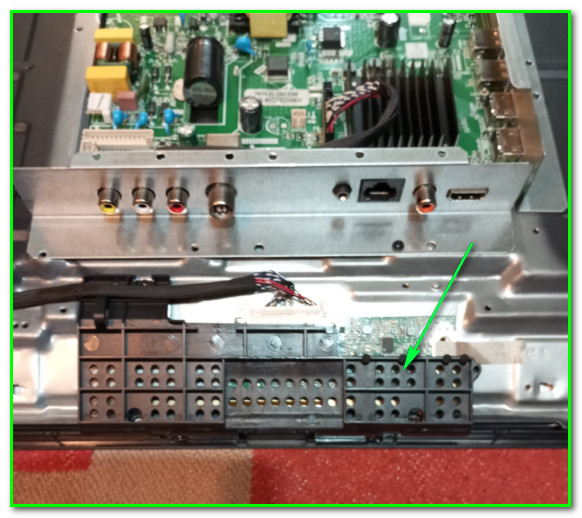

Начинаем с Ти-кона. Он здесь закрыт пластиковой крышкой

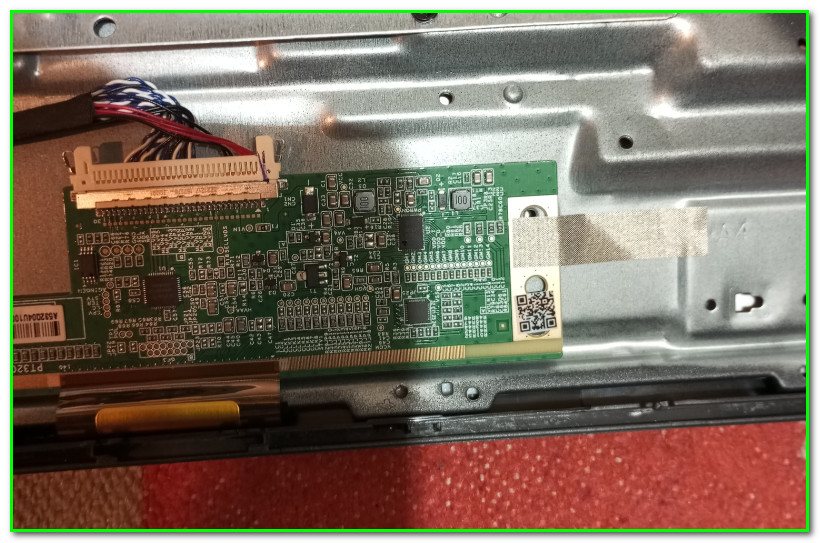

Также плата по краям приклеена металлизированным скотчем

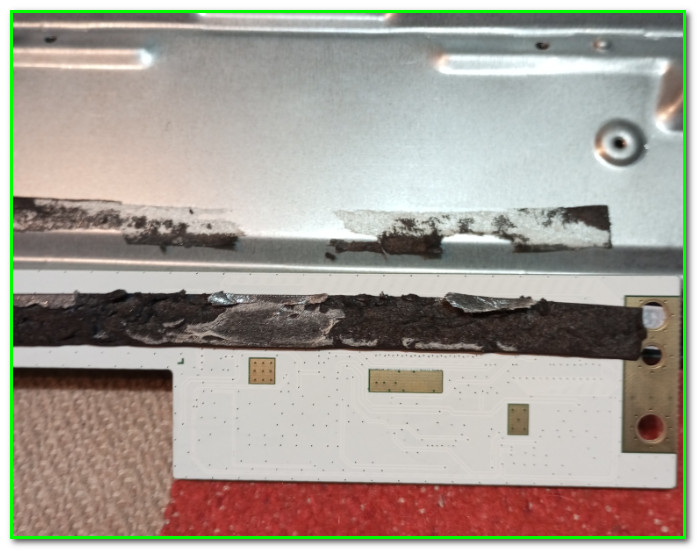

Позже выяснилось что она еще и приклеена по всей длине
Очередной бред из «поднебесной»… Зачем ее клеить надо было?… Ведь там крепежные отверстия имеются в поддоне... 😎

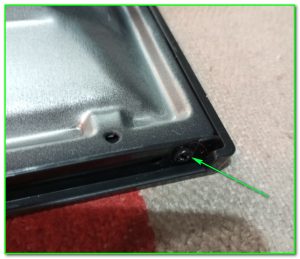

Передняя рамка в нижней части имеет винтовые крепления

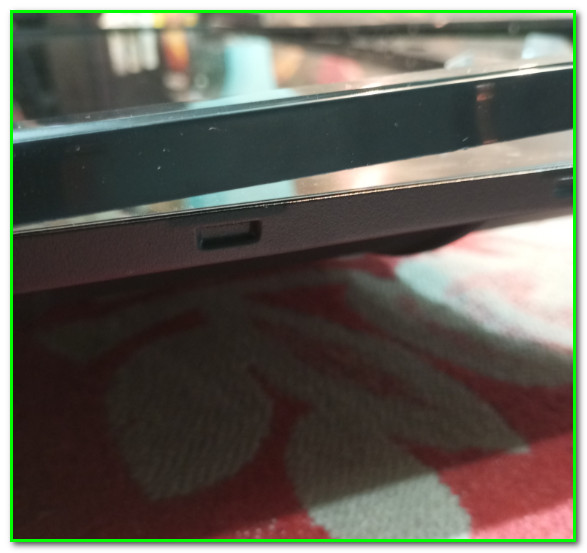

А остальная часть рамки- просто защелки по периметру

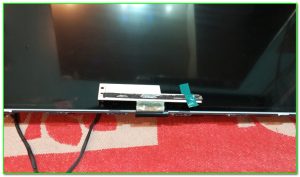

После того как рамку сняли- фиксируем плату драйверов. Теперь матрицу можно снимать.
Что касаемо матрицы: обошлось без сюрпризов- ни клея, ни скотча, снялась прекрасно.

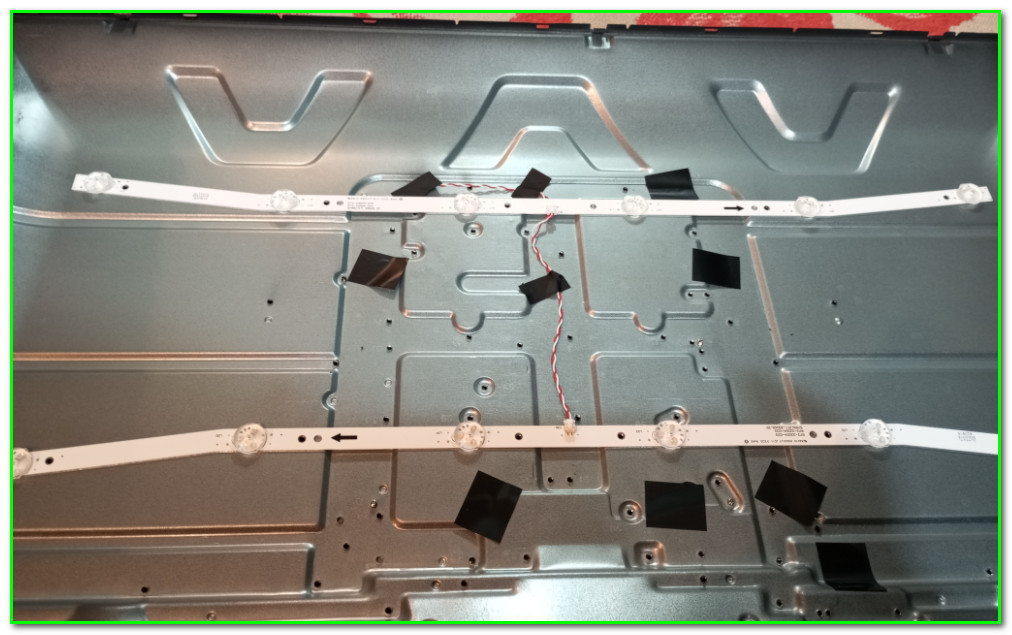

Вот мы и добрались и до планок:

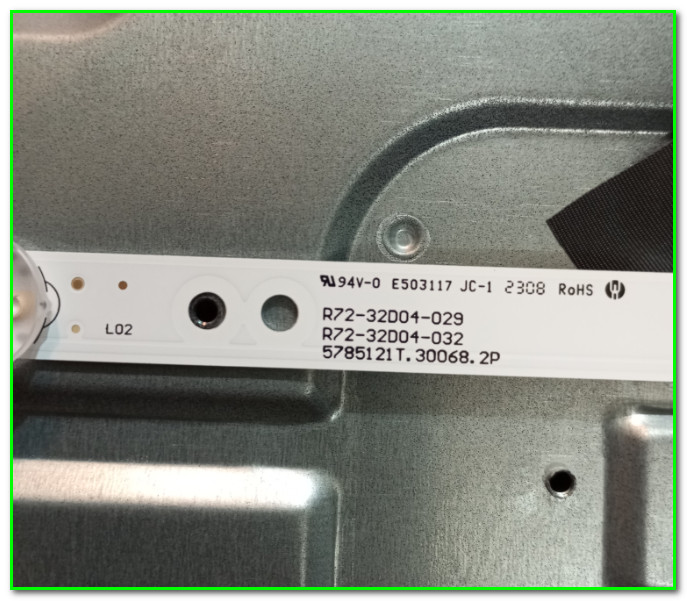

Две алюминьки по 6 светиков на каждой. Вот маркировочка:
Светодиоды здесь применяются 6-ти Вольтовые. Проверяются элементарно- подаем на каждый из них +5V от внешнего источника (даже обычная телефонная заряжалка подойдет). Мертвым оказался один, но менять их необходимо сразу все, и это не обсуждается! 😎

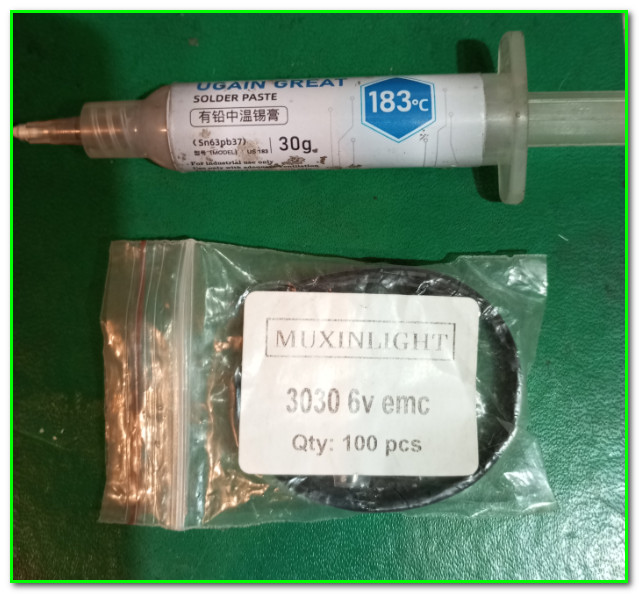

Итак- что мы имеем: зная маркировку можно сбегать в ближайший магазин или обратиться на маркет-плейс. Но для меня лично более удобен другой вариант- просто перепаять сами светики, тем более что все необходимое для этого у меня в наличии уже имеется: и паяльная паста и сами светодиоды
Почему для меня это проще? Да все элементарно- нету у меня поблизости «волшебного магазина» с богатым ассортиментом. На маркет- плейсе заказ делать- так это затянется минимум на неделю- полторы и не будет-же все это время телевизор в разобранном виде находится? Вот поэтому и удобнее: перепайка занимает максимум минут 20-30, колпачки прилепить и отрегулировать тоже пара минут.
Вывод прост- имея при себе ассортимент светодиодов и всего необходимого для пайки, можно практически любой телевизор реанимировать в течение дня. Я даже могу подсказать ГДЕ КУПИТЬ КАЧЕСТВЕННЫЕ СВЕТОДИОДЫ ДЛЯ РЕМОНТА ПОДСВЕТКИ— по срокам доставки, правда, это занимает недели 3-4, но браку еще ни разу не было

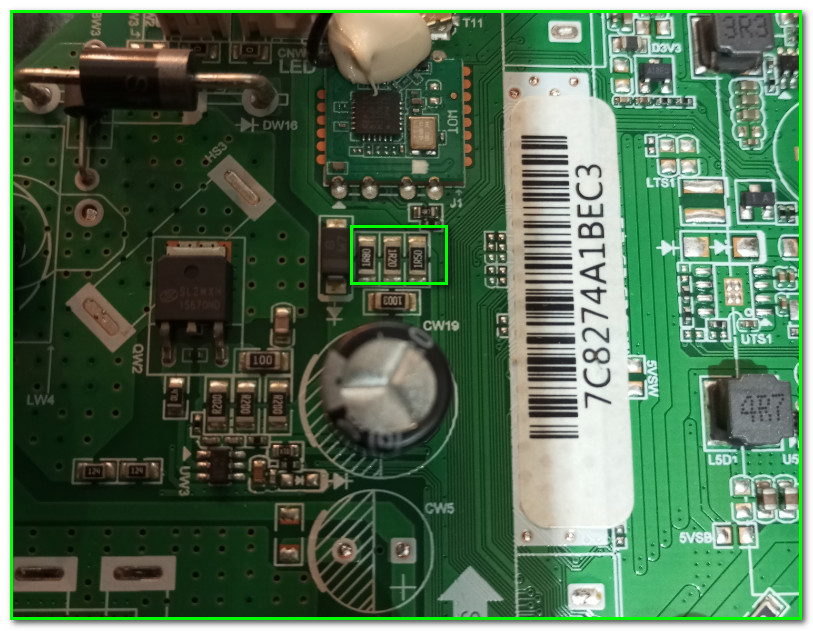

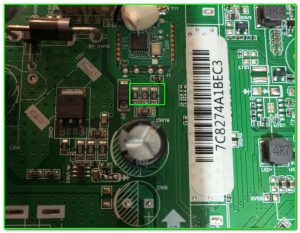

Ну и напоследок- как уменьшить ток в телеке Blackton BT32S08B. Здесь ничего необычного нету- все стандартно- увеличиваем номинал токового датчика. В телевизоре применяется модуль T.RT2843P639. Токовый датчик здесь- это три параллельно-включенных низкоомных SMD резистора
Два из них можно смело выпаивать- ток упадет процентов на 50. Получится даже ниже номинала, но на яркости картинки это практически не заметно.
На этом, друзья мои, разрешите закончить. Если есть вопросы- заходите на ФОРУМ, пообщаемся!
Всем пока, удачи в ремонтах!! 🙂
