Asano 32LH7030 ремонт подсветки

Привет друзья!!! 🙂

Сегодня у нас в ремонте будет телевизор Asano 32LH7030

Неисправность банальная- экран темный, силуэты вроде-бы какие-то просвечиваются. Подсветка, короче говоря. Так что ничего необычного в этой статье не будет- стандартная диагностика, посмотрим что у нас там внутри, узнаем какие светодиоды применяются. Короче говоря статья чисто информационного характера. Итак, поехали…

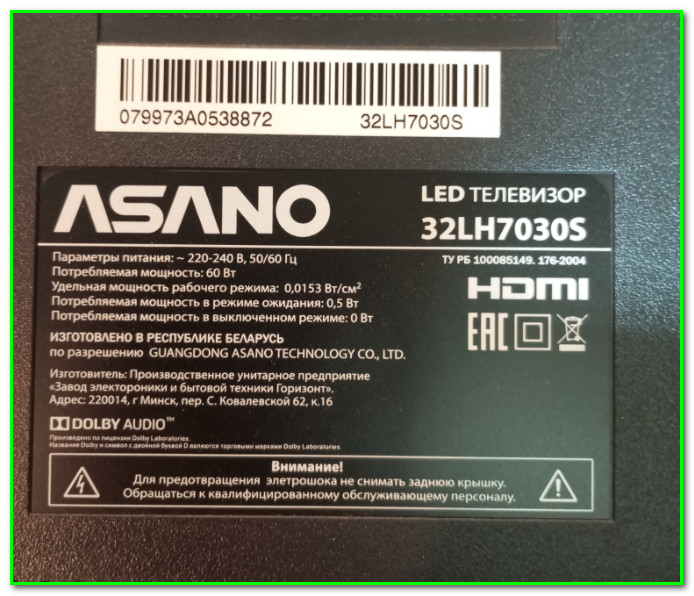

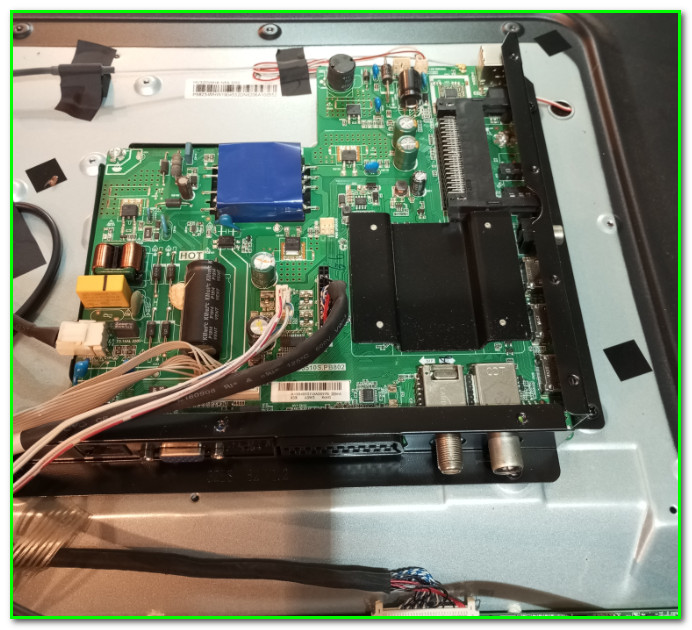

По составу- обычный «одноплатник»

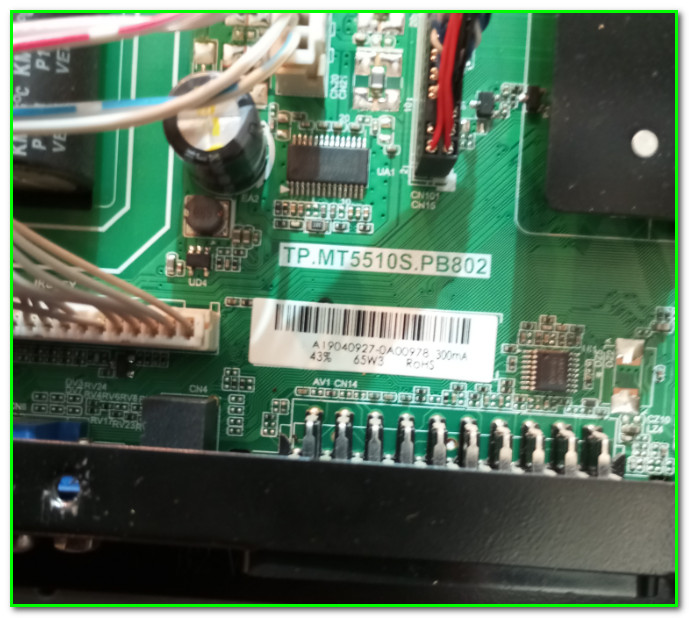

Майн называется TP.MT5510S.PB802

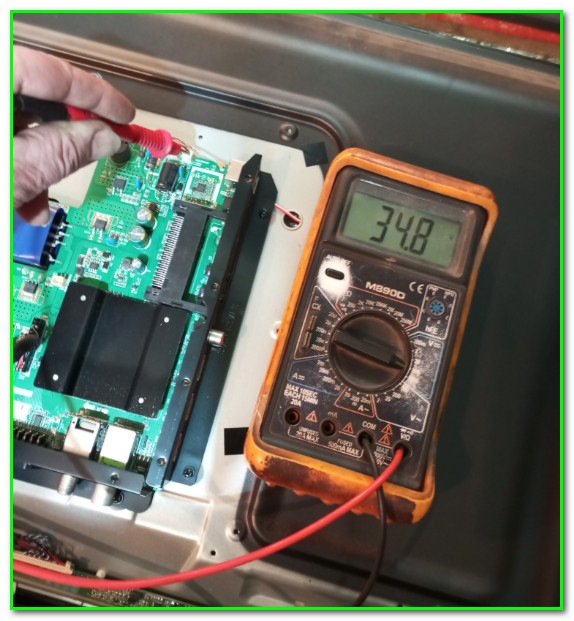

Проверяем исправность драйвера подсветки- подключаемся мультиком на выход разъема

Это в дежурном режиме. Пытаемся включить- напряжение подлетает примерно Вольт до 100, потом плавно падает. Получается что напряжение на планки поступает, но светить они хотят. Вывод напрашивается сам- надо корыто разбирать и светики менять.

В первую очередь, конечно-же, плата драйверов (ну или Ти-кон, называйте кто как привык 😎 )

Она здесь оказалась приклеенной:

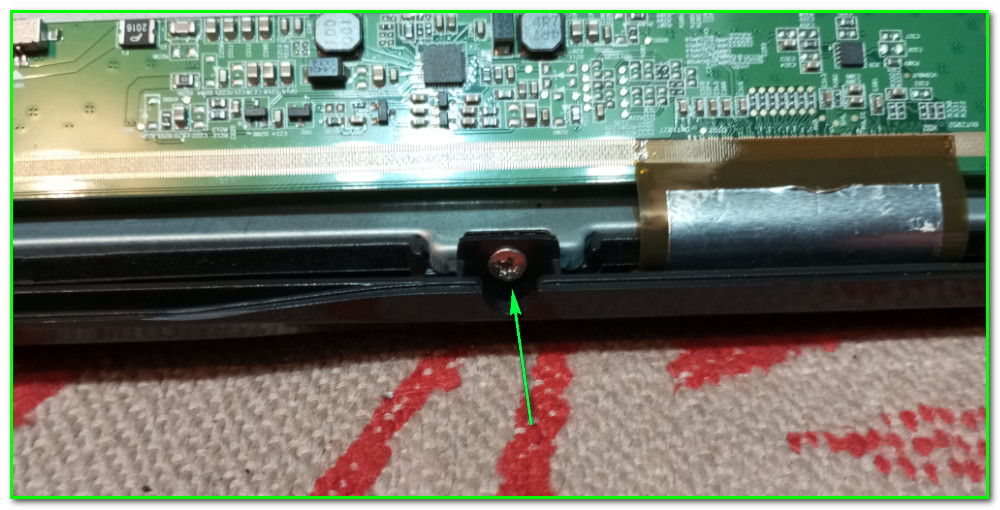

Передняя рамка в нижней части имеет винтовое крепление

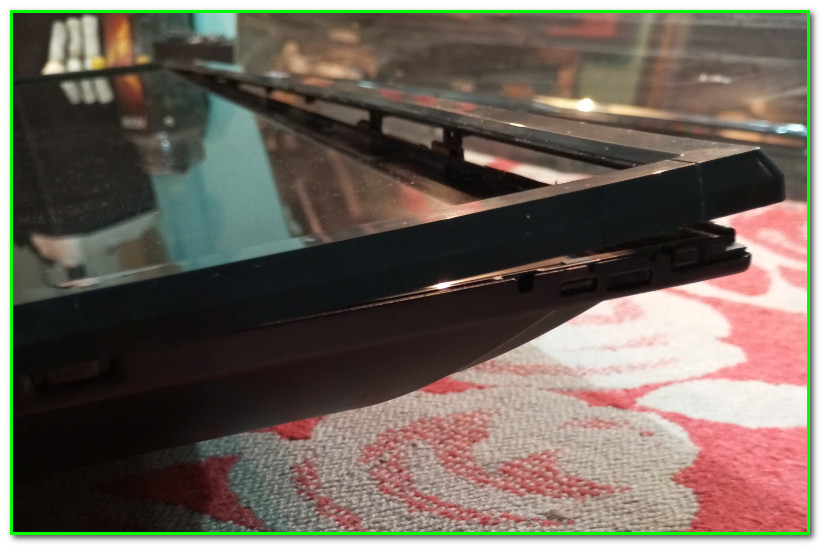

Дальше по периметру- обычные защелки

Что еще можно добавить по этому телеку:

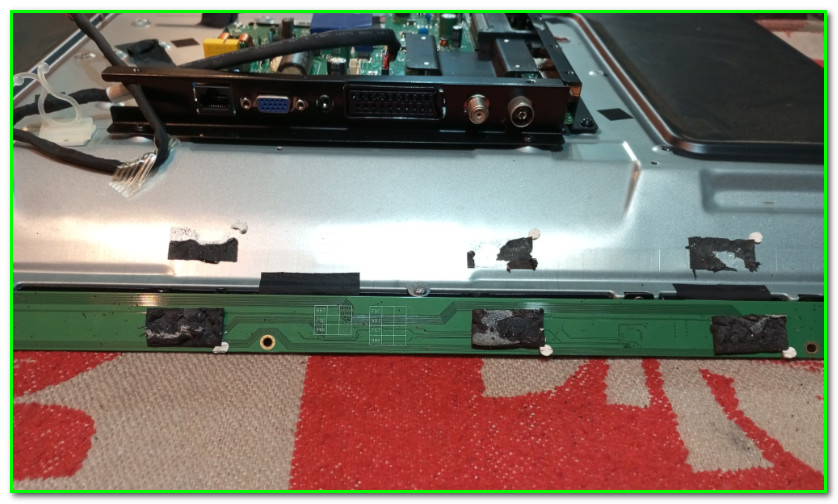

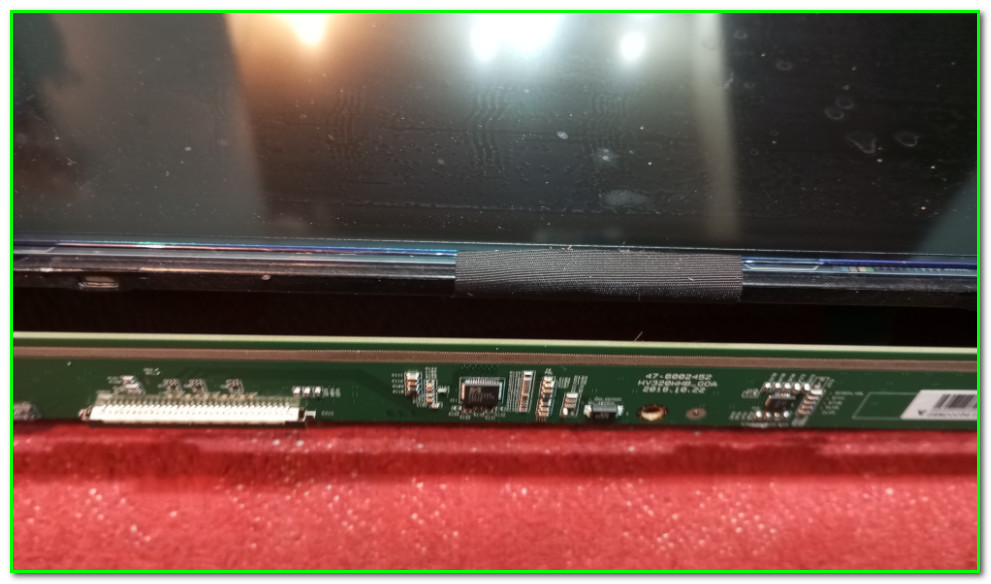

* Внизу имеется что-то вроде тряпочной изоленты или скотча. На самом деле он приклеен в качестве изоляции шлейфов от корыта, но приклеен очень небрежно- и на саму матрицу в том числе залез. Конечно-же его необходимо удалить

Также в нижней части была какая-то грязь и за счет этого матрица также прилипла, но это уже чисто индивидуальный случай, производитель здесь не при чем.

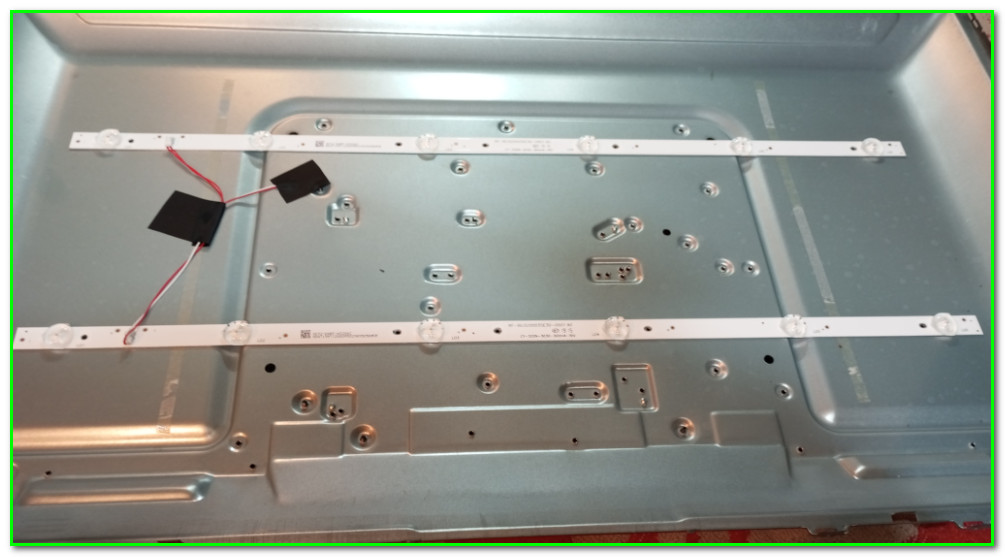

Ну и, собственно, вот и сами планки:

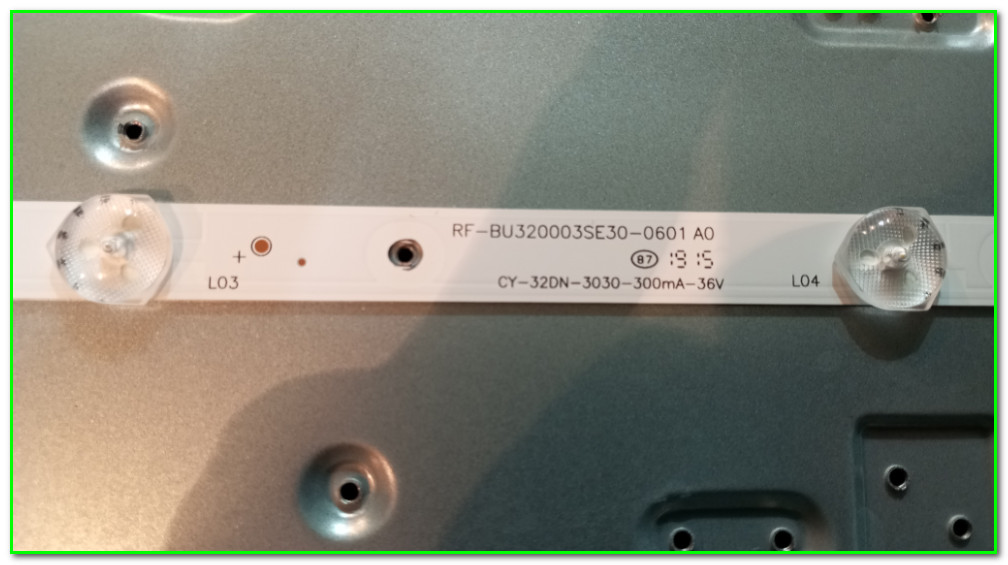

Две алюминьки по 6 светиков на каждой. Светодиоды 6-ти Вольтовые. Вот маркировка:

При проверке оказалось что один из светиков мертвый наглухо, но менять их в любом случае необходимо сразу все. Как проверял? Фоток нету, но на самом деле все чрезвычайно просто- внешний источник +5V и всех делов! 😎

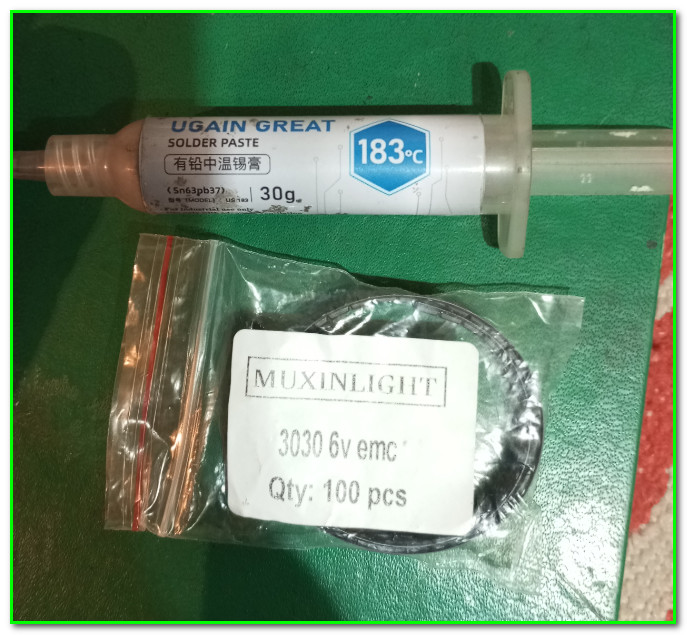

Собственного говоря теперь два варианта: либо покупаем и меняем планки, либо сами светодиоды перепаиваем. В моем случае замена планок это совершенно не вариант: «волшебного магазина» с огромным выбором поблизости нет, а через маркет-плейсы заказывать- это ждать минимум неделю. Не будет-же он у меня все это время разобранный валяться? Собирать и отставлять в сторону? Вариант, но потом опять разбирать? «Мартышкин труд»… Короче говоря я их всегда просто перепаиваю, тем более что все необходимое у меня в наличии имеется:

Где светодиоды я беру? На ВОТ ЭТОЙ странице все подробно расписано- браку еще не разу не было, правда по срокам примерно недели 3, так что всегда беру заранее и с запасом

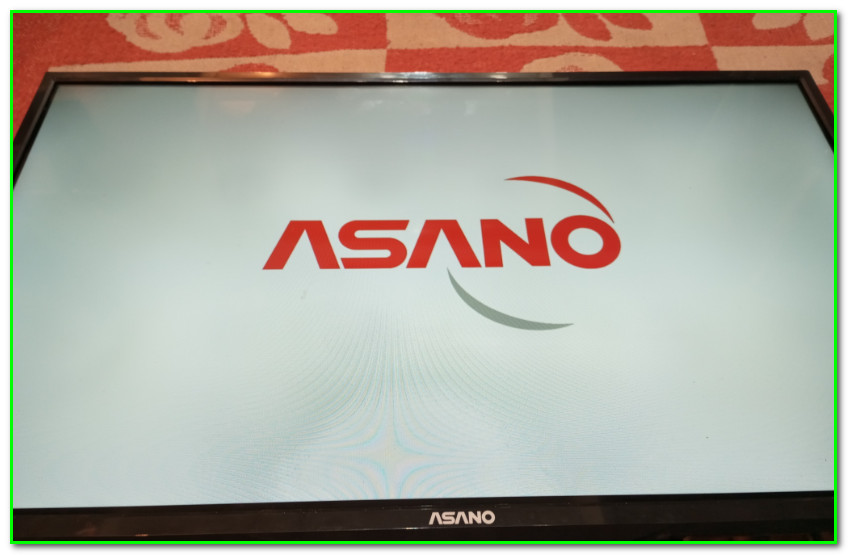

30 минут манипуляций с пайкой и приклеиванием рассеивателей- и аппарат ожил

Всё, пусть теперь полежит часок чтобы рассеиватели нормально приклеились и телек можно собирать.

Ах да- про ток подсветки не забываем. Как эго уменьшить на шасси TP.MT5510S.PB802 читаем ЗДЕСЬ.

На этом разрешите закончить, всем удачи в ремонтах, а если имеются вопросы- заныривайте к нам на ФОРУМ, пообщаемся!!!
