Поступил в ремонт LED телевизор Toshiba 32S2855

Toshiba 32S2855 ремонт подсветки

Неисправность- совершено типовая: экран темный, звук присутствует. Причина неисправности, скорее всего, вполне очевидная- неисправны светодиоды в подсветке, но сначала необходимо убедиться что драйвер светодиодной подсветки исправен. Вскрываем аппарат…

Порядок разборки

Все изображения можно увеличить, кликнув по ним

На самом деле телевизор оказался самым обыкновенным «китайцем» Калининградской сборки

Toshiba 32S2855 ремонт подсветки

Шасси MSD3663-T5C1

Toshiba 32S2855 ремонт подсветки

Для того чтобы разобрать это чудо- необходимо сначала открутить нижний уголок (см рисунок).

Toshiba 32S2855 ремонт подсветки

Тут проблема в том, что провода на динамики и клавиатуру выведены довольно хитро- в плате имеется небольшой вырез и уголок просто-напросто будет мешать вынуть провода.
Также желательно снять и световод от фотоприемника чтобы не мешался.

В общем должно получиться вот так:

Toshiba 32S2855 ремонт подсветки

Плата драйверов здесь приклеена к поддону. Подушки, в принципе довольно легко срезаются ножом, следует только помнить что они находятся близко к шлейфам, поэтому резать надо аккуратно.

Toshiba 32S2855 ремонт подсветки

Для того чтобы снять переднюю декоративную пластиковую рамку, сначала необходимо выкрутить винты в нижней части (их там 6 штук)

Toshiba 32S2855 ремонт подсветки

Боковые и верхние стороны рамки крепятся на защелках

Toshiba 32S2855 ремонт подсветки

В моделях, где рамка имеет подобное крепление, у нее есть одна нехорошая черта- пока освобождаем защелки от корпуса, они так и стараются защекнуться обратно… Чтобы этого избежать- можно по углам подложить кусочки тонкого пластика

Toshiba 32S2855 ремонт подсветки

Прежде чем снимать матрицу желательно сначала убедиться что она не приклеена. Для этого можно вставить кусок тонкого пластика между матрицей и нижней рамкой, и провести его по всему периметру матрицы.
Действовать нужно аккуратно! Помним о том что матрица это вещь очень хрупкая и дорогостоящая!!

Toshiba 32S2855 ремонт подсветки

Прежде чем снимать матрицу я рекомендовал- бы еще закрепить плату драйверов. Можно ее просто подклеить кусочком изоленты

Toshiba 32S2855 ремонт подсветки

Матрицу снимаем, укладываем ее на ровную мягкую поверхность. Далее- снимаем светорассеиватели. Здесь ничего сложного и хрупкого нет, так что никаких лишних мер предосторожностей не требуется.

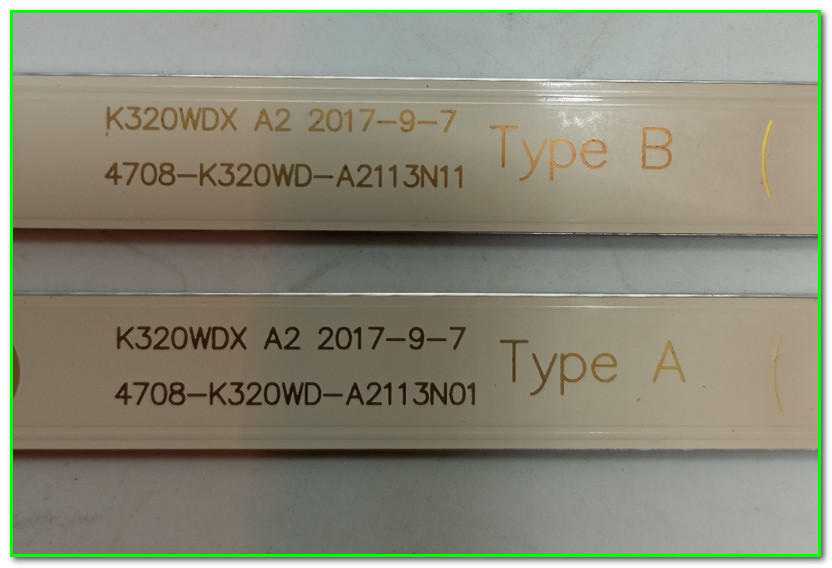

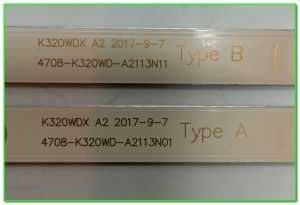

Внешний вид светодиодных планок

Toshiba 32S2855 ремонт подсветки

Две планки, по 6 светодиодов на каждой. Включение- параллельное

Применяемые светодиоды

Toshiba 32S2855 ремонт подсветки

Светодиоды- типоразмер 3030, 6-ти Вольтовые. Где я их покупаю- подробно рассказано здесь

Планки имеют алюминиевую основу, поэтому для пайки светодиодов потребуется дополнительный нижний подогрев. Лично я для этой цели приспособил самый обыкновенный утюг 😉  (пришлось, правда, немного поколдовать с регулятором температуры- увеличил температуру срабатывания)

Toshiba 32S2855 ремонт подсветки

В принципе на этом и все… Определяем перегоревшие светодиоды (потребуется внешний источник +5V), перепаиваем их, клеим обратно светорассеивающие «пуговицы» и собираем телевизор. Хотелось-бы только обратить внимание на типовую ошибку, допускаемую многими начинающими- при сборке очень внимательно следим чтобы рамка, прижимающая светорассеиватели легла точно на свое место без перекосов и надежно защелкнулась.

При установке матрицы- также необходимо уделить особое внимание чтобы она легла точно на посадочное место и нигде не выступала, а иначе при установке верхней рамки, Вы ее просто сломаете

Toshiba 32S2855 ремонт подсветки

Ну и последний штрих- нужно уменьшить ток подсветки. Делается это увеличением токового датчика.
В данной модели токовый датчик состоит из четырех резисторов (см. картинку)

Toshiba 32S2855 ремонт подсветки

Если у Вас возникнет необходимость ремонта светодиодной подсветки в LED телевизоре Toshiba 32S2855, надеюсь что данная статья будет полезной
