VR LT-32L07V ремонт подсветки
Друзья привет!!! 🙂

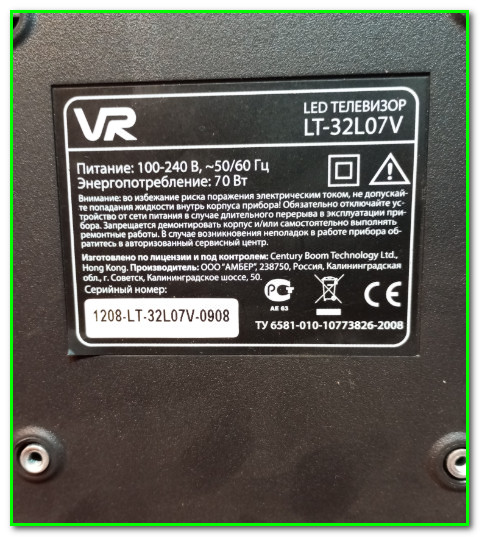

Сегодня мы будем ремонтировать подсветку на телевизоре VR LT-32L07V
Для начала небольшая интрига…
Аппарат поступил с наполовину темным экраном. Правая сторона немного засвечивалась, левая была темной. Вроде-бы ничего загадочного в этом нет- скорее всего планки двойный применяются и одна из них умерла, однако насторожил тот факт что, оказывается, внутрь уже заглядывал какой-то «Кулибин»… Со слов клиента, конечно-же…
Ну ладно, давайте заглянем внутрь…
Состав телевизора VR LT-32L07V

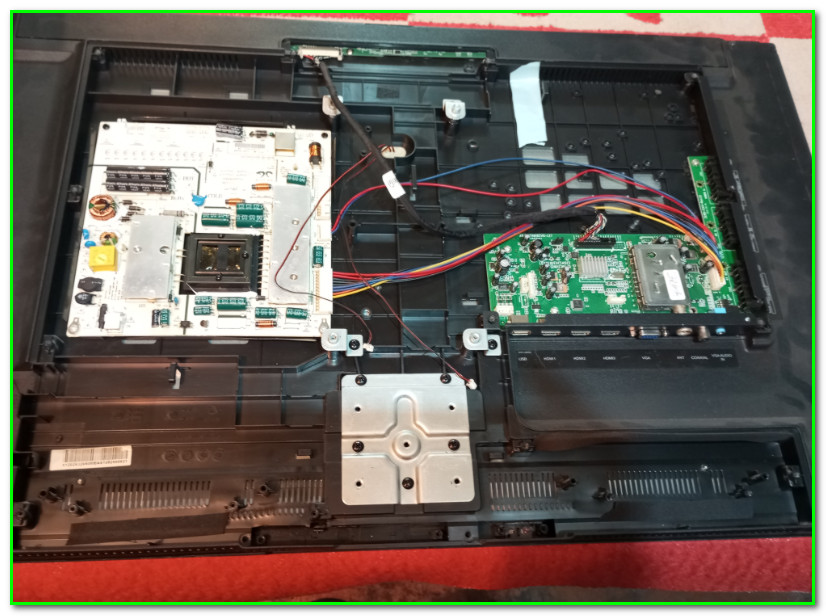

Телевизор оказался двух-модульный:

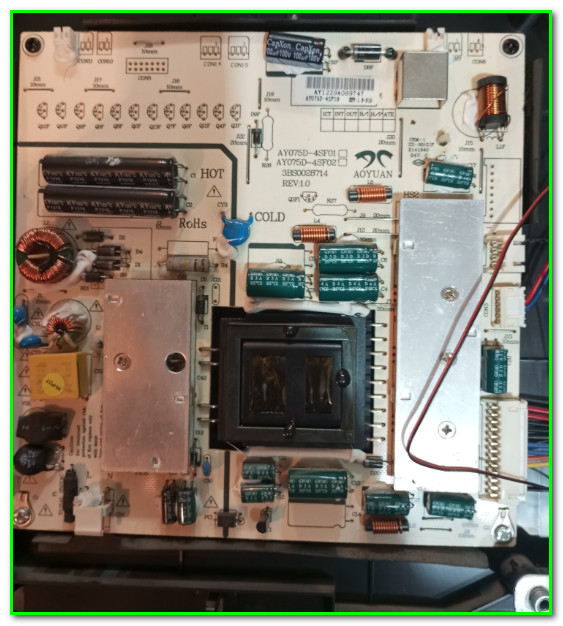

Блок питания

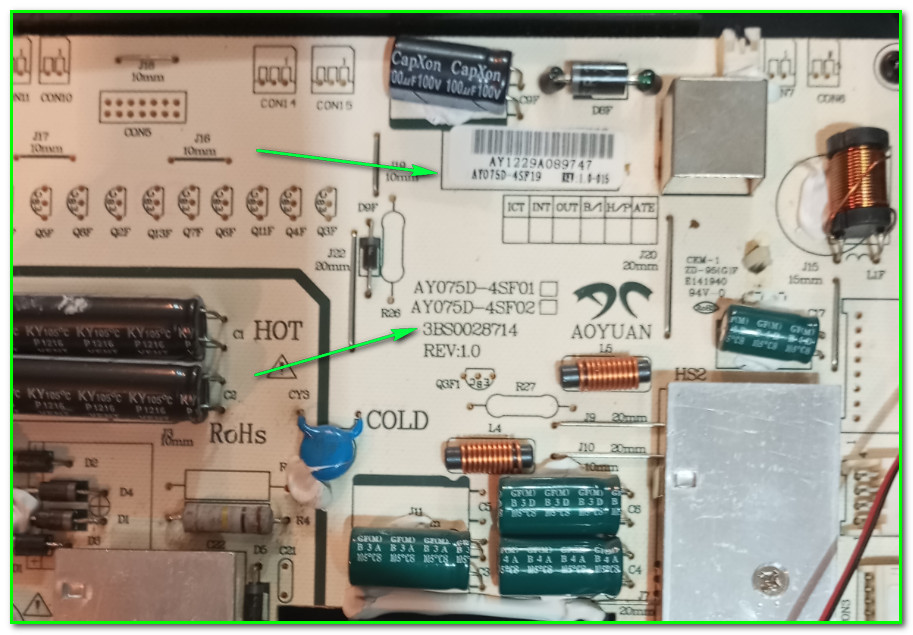

А называется он… А черт его знает… На нем две маркировки:
На одной написано AY075D-4SF19, на другой 3BS0028714. Что из этого правда, что нет- одному только изобретателю известно….

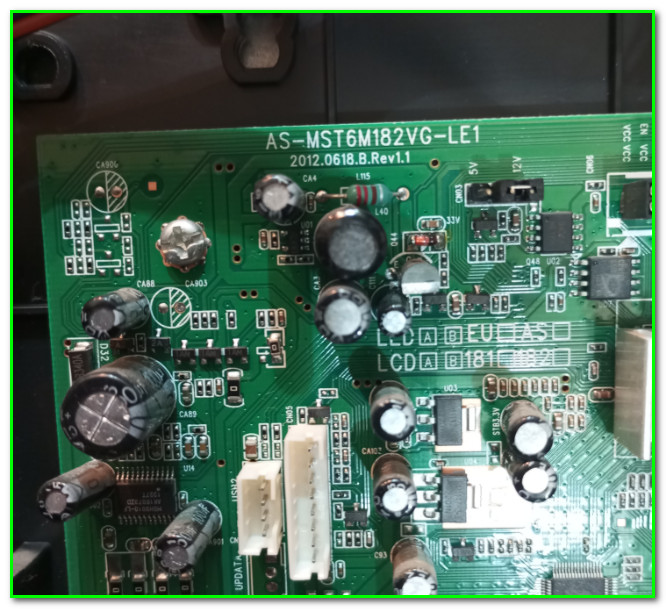

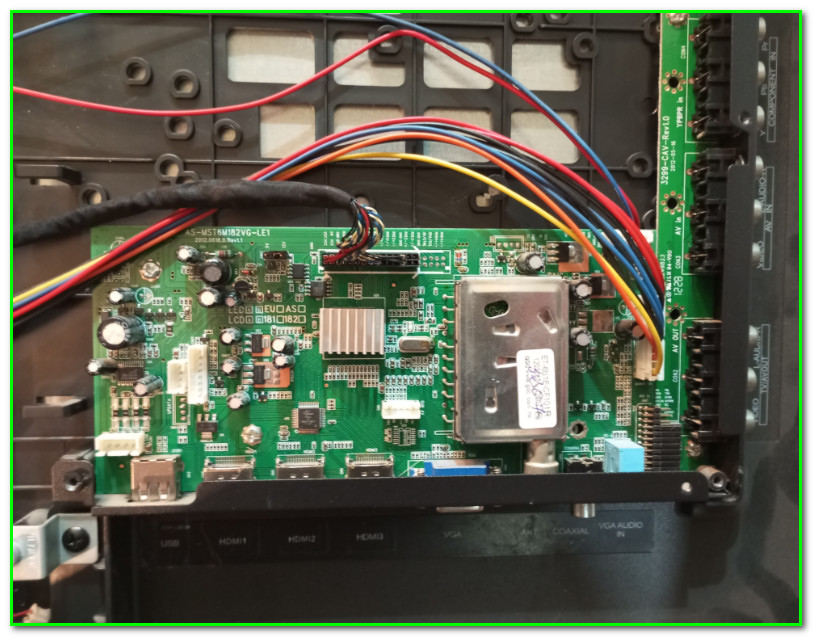

С майном все более-менее понятно- это AS-MST6M182VG-LE1
Делать какие-либо замеры по LED-драйверу смысла не было, разбираем дальше
Тонкости разборки телевизора VR LT-32L07V

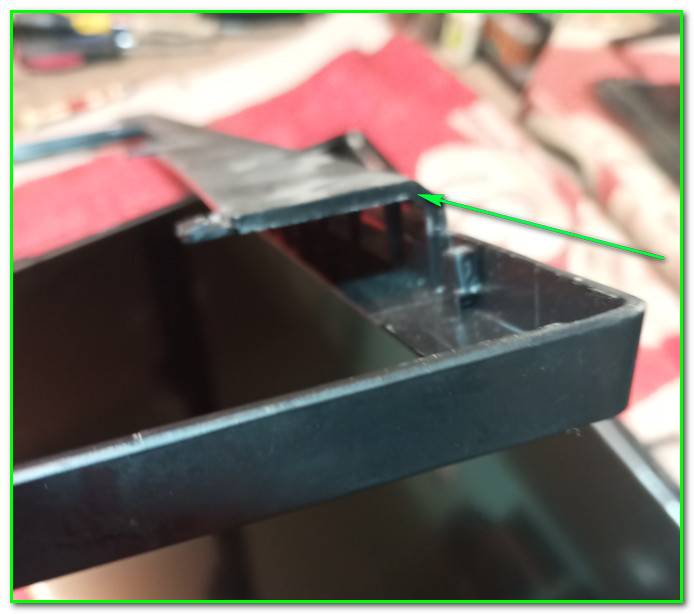

В первую очередь хотелось-бы обратить внимание на переднюю рамку. По периметру она крепится саморезами, но есть еще один нюанс: в верхней части имеется загиб, закрывающий плату драйверов. Он не съемный!!!
То есть для того чтобы снять рамку, её мало просто открутить- её нужно еще приподнять в нижней части и затем сдвинуть вверх.

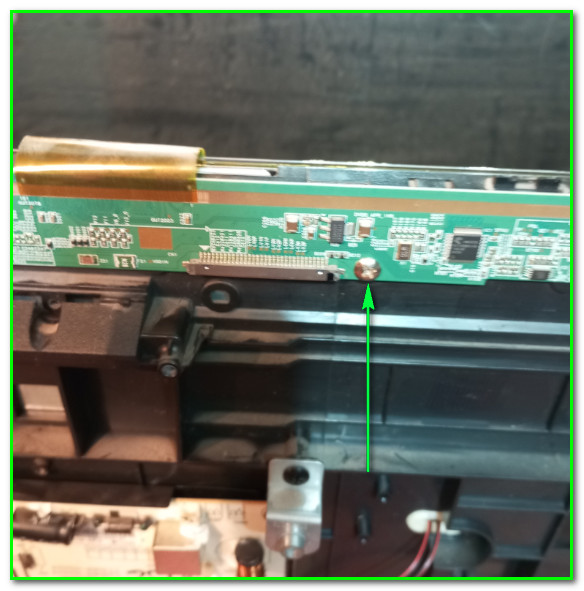

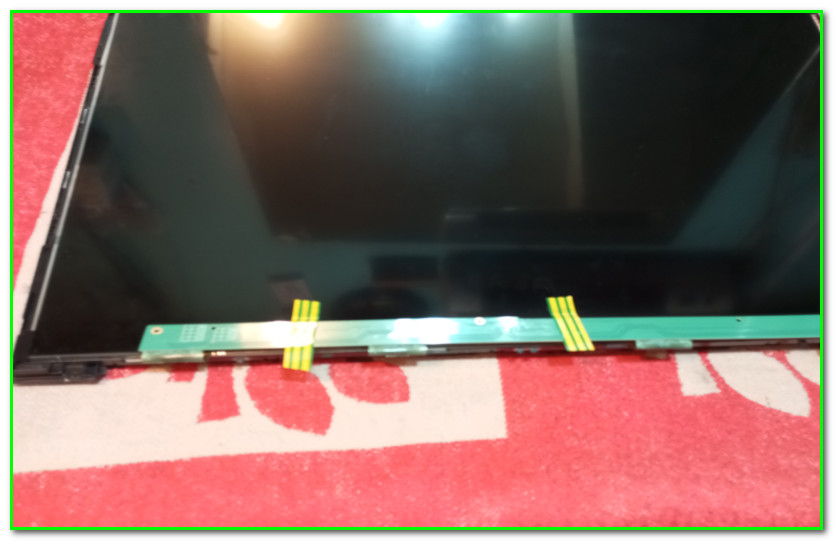

Плата драйверов здесь не приклеена. Имеются три винта, просто выкручиваем и все
Плата драйверов свободна, можно ее фиксировать

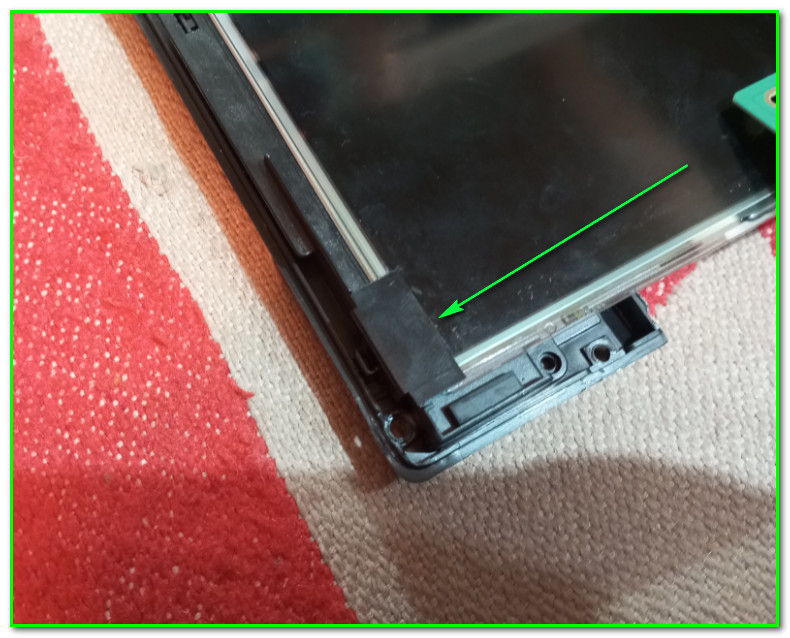

Матрицу по краям крепят 4 защелки
Больше никакого клея обнаружено не было, матрас можно снимать.

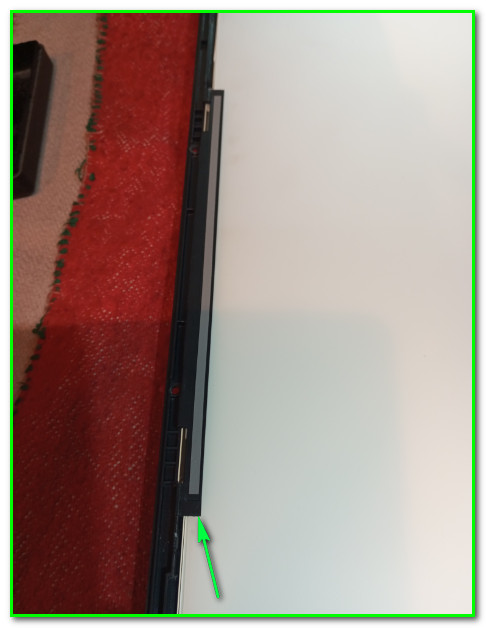

Следующий прикол: крепление пленок. Сверху и снизу крепежка съемная (пардон фото не получилось по качеству, выкладывать не стал), а вот слева и справа есть не-съемные участки.
То есть все пленки и само стекло нужно выдвигать вверх, иначе оно не снимется.
И вот здесь обнаружилось самое интересное… 😎

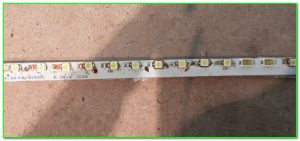

Какие светодиоды в телевизоре VR LT-32L07V

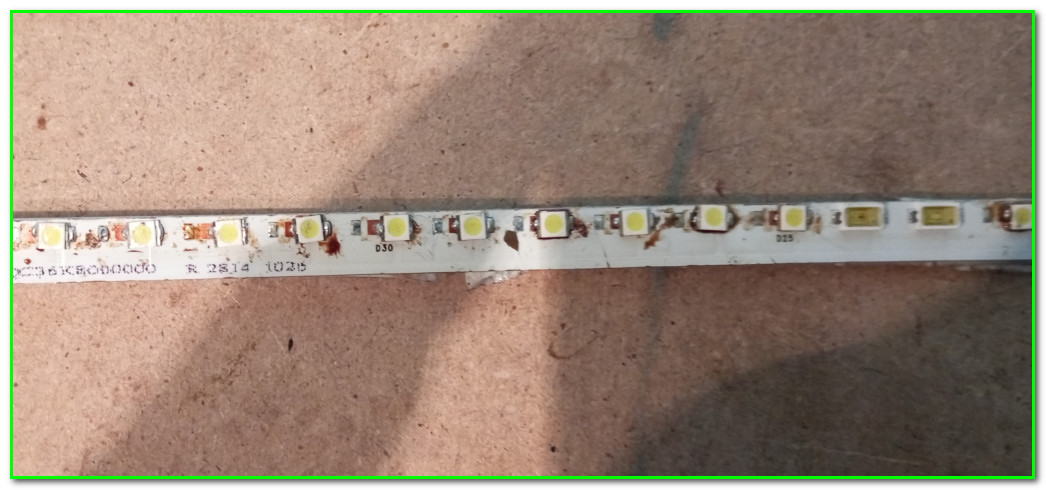

Кто-то когда-то уже пытался менять светодиоды. Причем запихнул туда Бог знает что…

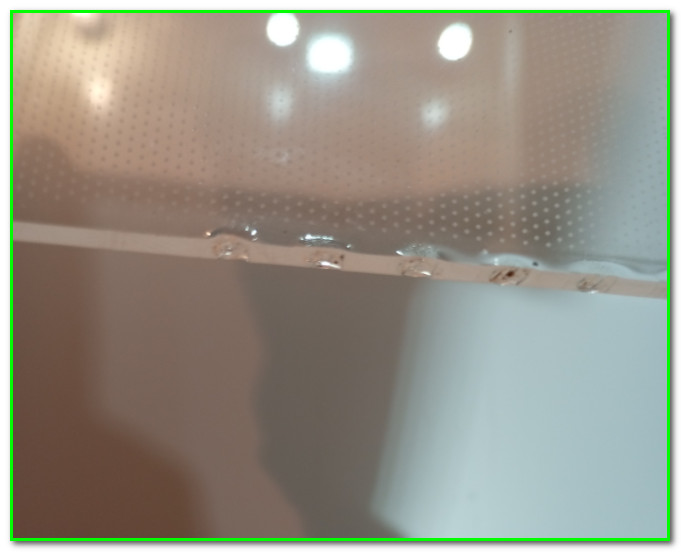

Грелись они, бедолаги, до такой степени, что даже стекло расплавилось

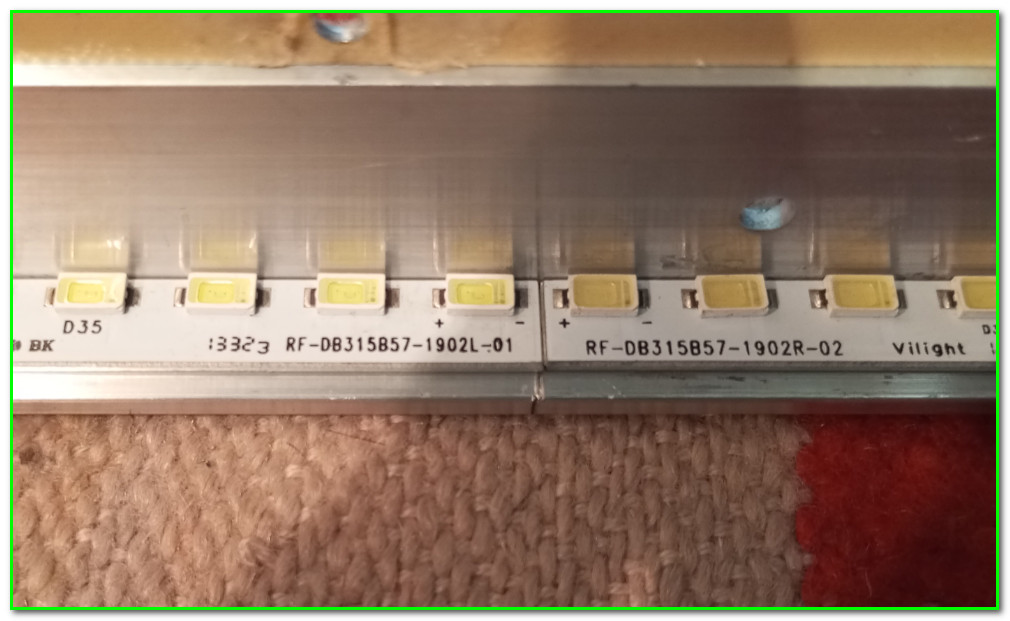

Конечно-же перепаивать я ничего не стал и заказал новые. Причем что интересно- изначально поиски маркет-плейсов по модели телевизора выдали совершенно что-то непонятное. На само деле маркировка на пластинках вот такая:
И опять-же вышла непонятка- такие были обнаружены на одном из маркет-плейсов, но цена была космическая и по срокам доставки более 3-х недель. Так что пришлось искать на АЛИ- вышло и дешевле и быстрее.

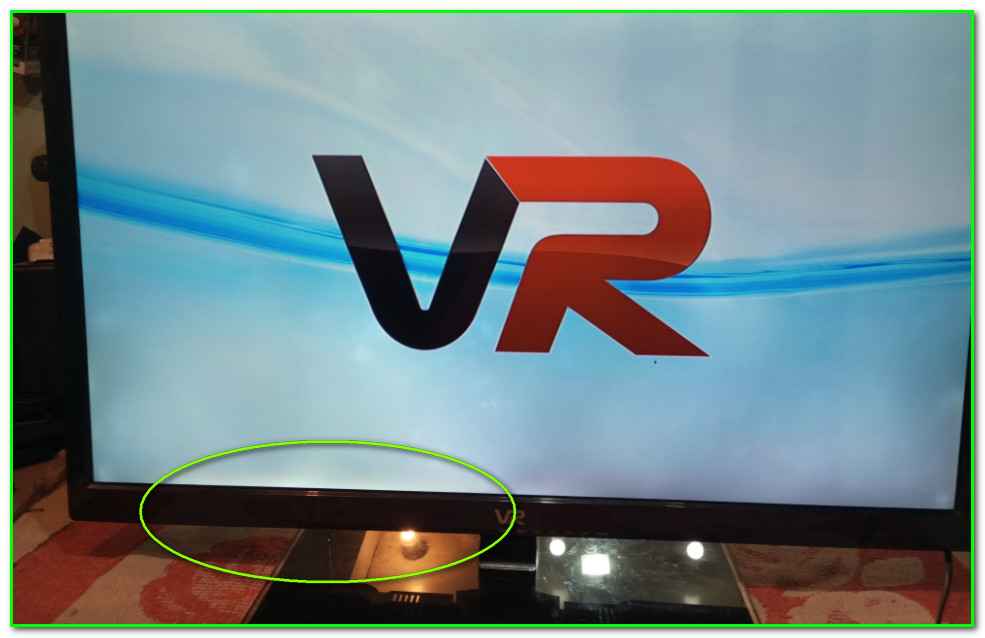

На месте поправленных участков получились небольшие перепады по яркости, но они не очень существенны
Как уменьшить подсветку
Ну здесь все стандартно- токовый датчик. 🙂

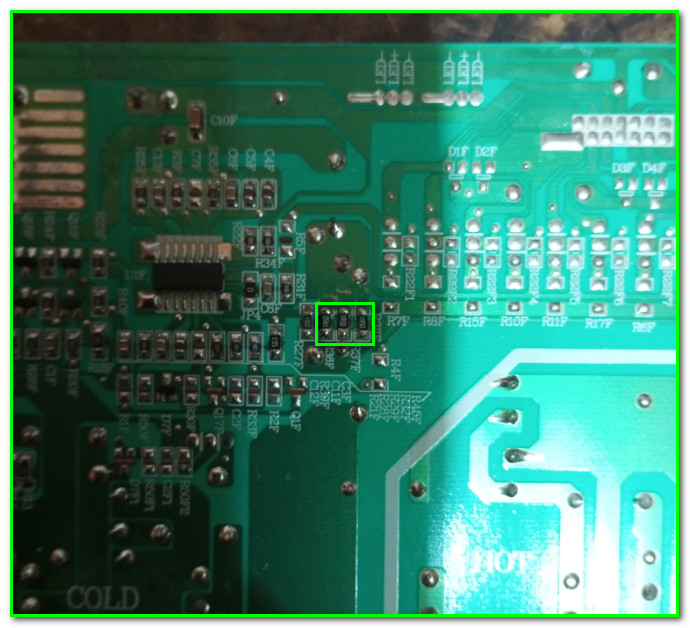

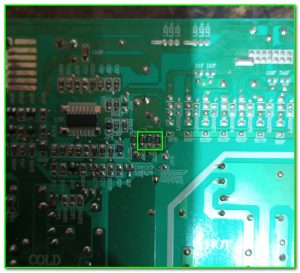

На блоке питания имеются три резистора (см. картинку ниже)
Причем обратите внимание: именно три указанных!! Слева от них резистор относится к другой цепи!!!
Выпаял один резистор. Думаю этого будет вполне достаточно.
На этом, друзья мои, разрешите закончить, если есть вопросы- заглядывайте на ФОРУМ
