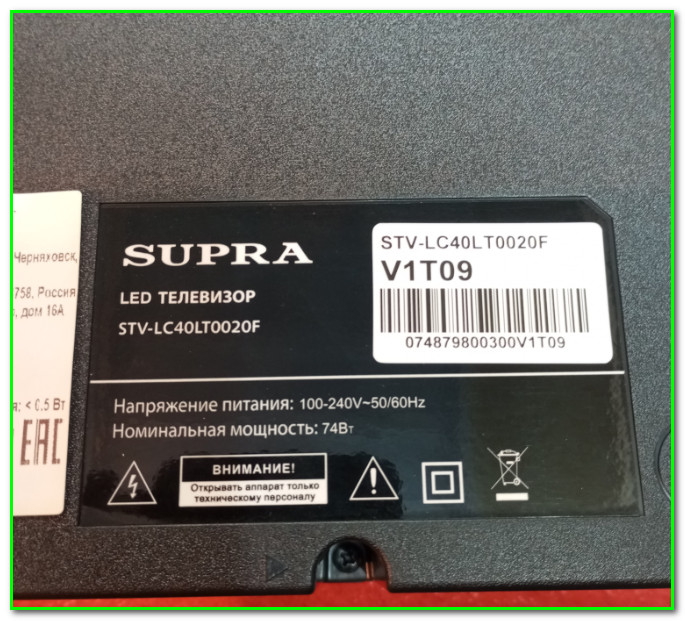

Supra STV-LC40LT0020F ремонт подсветки
Привет друзья!! 🙂
Сегодня у нас будет статья о попытке ремонта подсветки в телевизоре Supra STV-LC40LT0020F
Сразу оговорюсь- ремонт, к сожалению, не состоялся в виду отсутствия запчастей. Да, и такое бывает…
Так что статья будет носить информационный характер- мы узнаем состав, посмотрим как он разбирается, узнаем какие там светодиоды применяются. И, забегая чуть вперед, скажу что банальной заменой светодиодов тут ремонт не ограничился. Впрочем, обо всем по-порядку… Итак, поехали 🙂
Состав телевизора Supra STV-LC40LT0020F

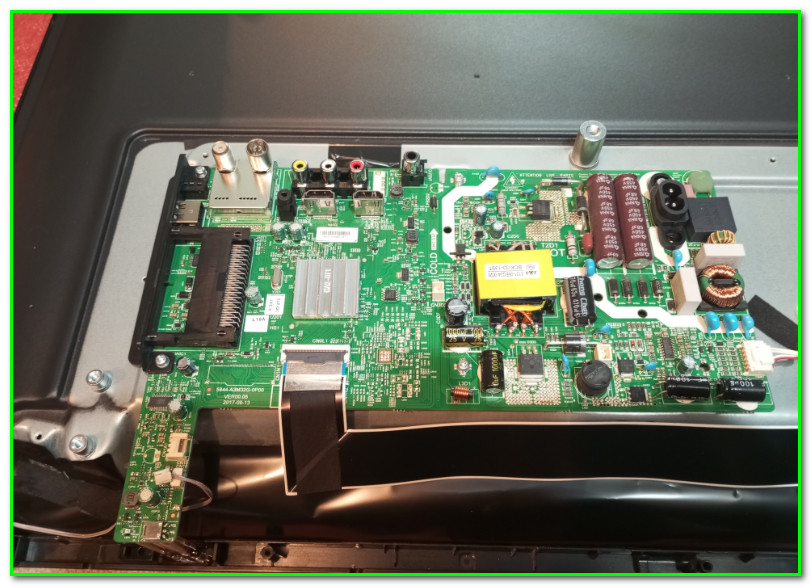

Внутри мы имеем вот что:

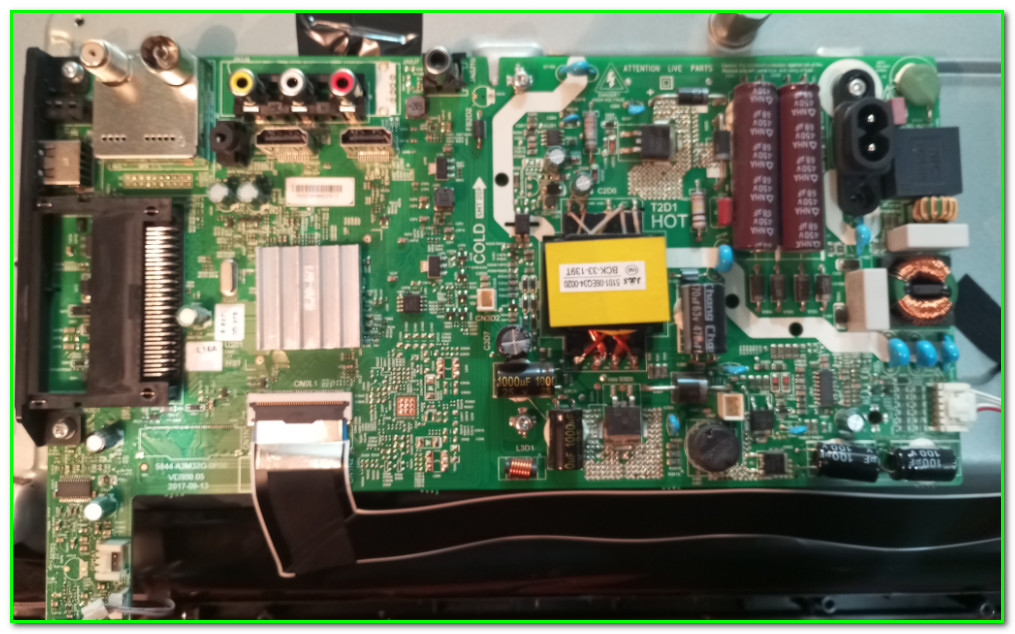

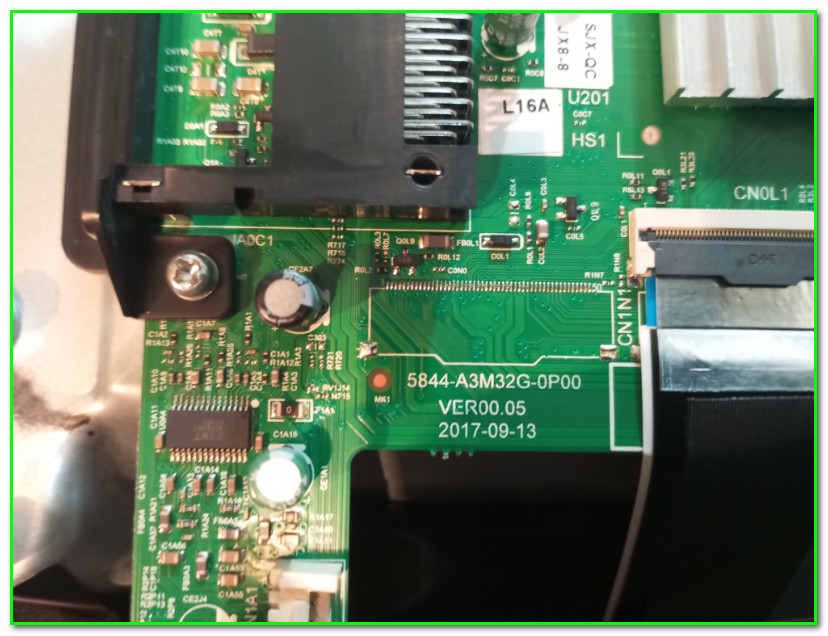

Шасси называется 5844-A3M32G-0P00
Диагностика

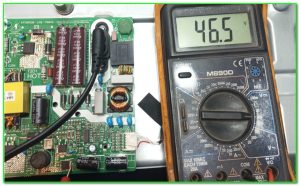

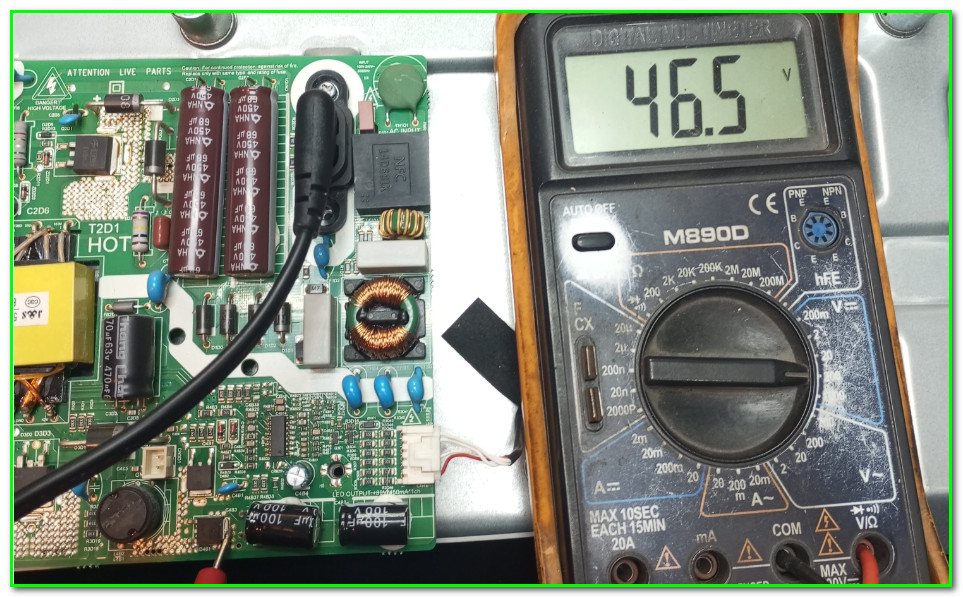

Поначалу все выглядело очень и очень банально- экран темный, ели фонариком посветить, то и картинка просматривается. Замеряем напряжение на выходе LED- драйвера в дежурном режиме:
Пытаемся включить-и… ничего не поменялось!!! Вот-те на… Что-то новенькое!!! 😯

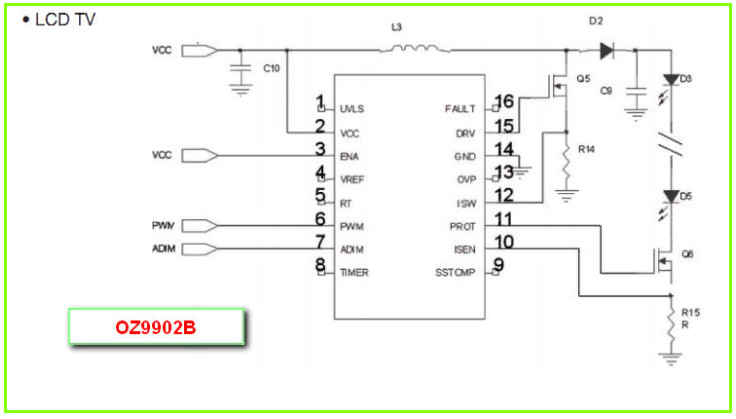

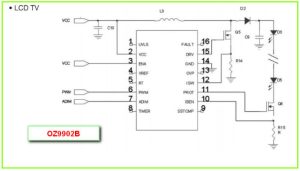

Драйвер тут выполнен на микросхеме OZ9902DGN. Вот схема включения:
Питание- 2 ножка. напряжение имеется в размере +12V. Включение микросхемы- ножка 3. При включении телека в рабочий режим появляется +5V. Согласно даташита- тоже полный порядок. Регулировка яркости- ножки 6 и 7. В рабочем режиме на них появляется около +4.5V. А вот на выходе раскачки высоковольтного преобразователя (то есть нога 15)- тишина полнейшая, никаких импульсов. Микруха умерла? Скорее всего так оно и есть… Перевернул я всех своих доноров, и ничего подходящего не обнаружилось… Магазинов радиодеталей у меня поблизости нет, попытка поиска по маркет-плейсам также никаких результатов не дала. Осталось только на любимый всеми АЛИк заглянуть. Конечно-же она там обнаружилась, вот только со сроками проблемка- почти полтора месяца.
Выявилось еще кое-что интересное- включение ножки 11. По схеме это, как-бы, регулировка токового ключа, однако в схеме этот транзистор отсутствует- вместо него к этой ноге подключена «батарея» из SMD резисторов, уходящая куда-то вглубь платы. В глубине души затеплилась надежда что, может быть, господа-производители придумали что-то такое, когда при неисправных светодиодах драйвер не включается? Так что пробуем добраться до светодиодов 😎
Порядок разборки телевизора Supra STV-LC40LT0020F
Кстати, тут выяснилось что телек уже был в ремонте, хотя хозяин об этом изначально ничего не сообщил… Впрочем не так уж это и важно, однако есть опасения что информация по применяемым планкам может оказаться не совсем точной. Ну да, ладно- разбираем…

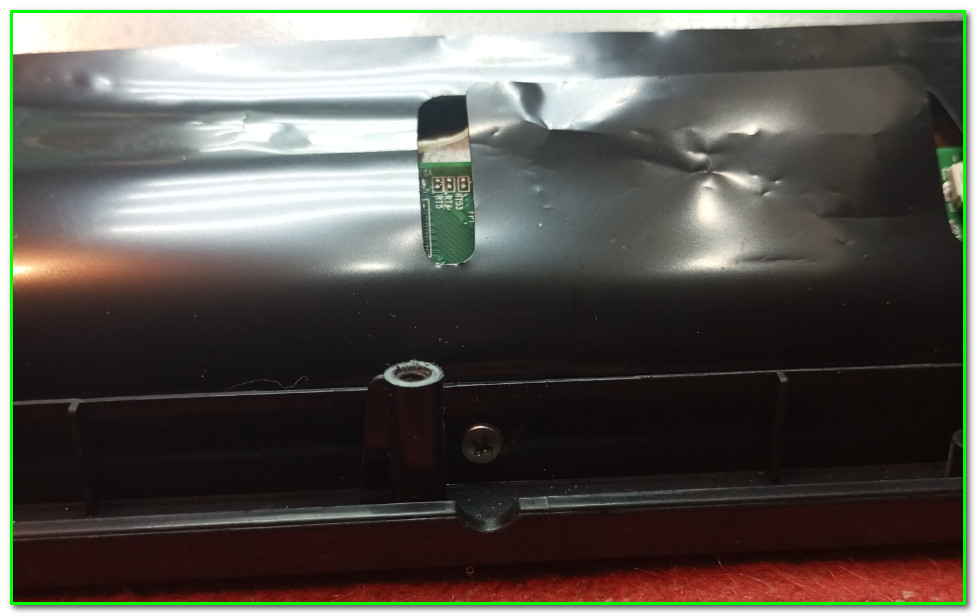

Начнем, как всегда, с плат на матрице. Они закрыты пленкой и изначально были немного подклеены (пардон, фото где-то затерялось). Ну а вообще передняя рамка снизу крепится на винтах:

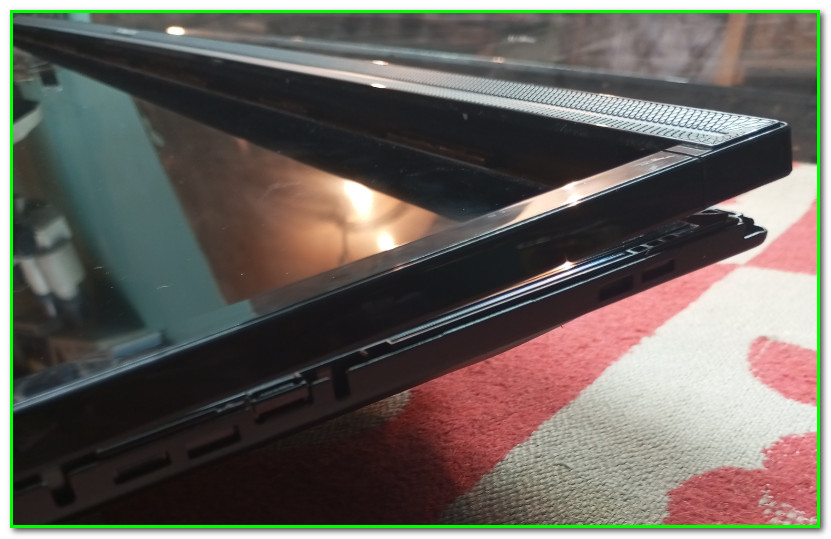

По периметру- банальные защелки:

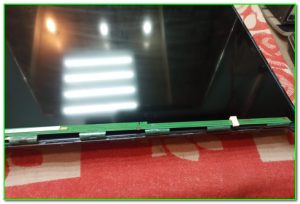

После снятия рамки- фиксируем матричные платы в верхнем положении

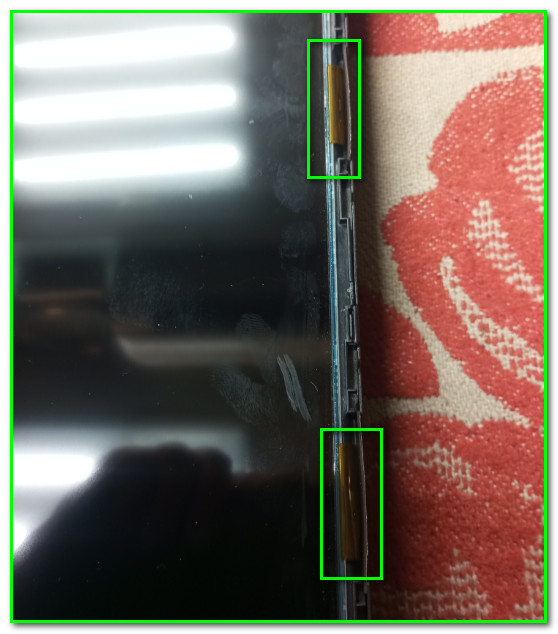

По матрице могу сообщить следующее- в правой стороны имеются лепестки:

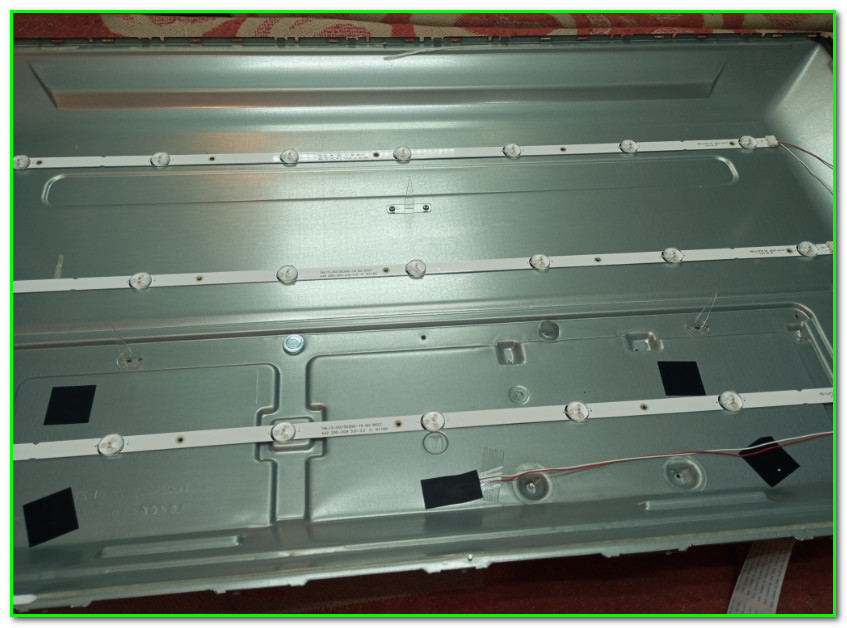

Ну а так она не приклеена, снялась прекрасно, без всяких заморочек. Вот, собственно и сами планки:

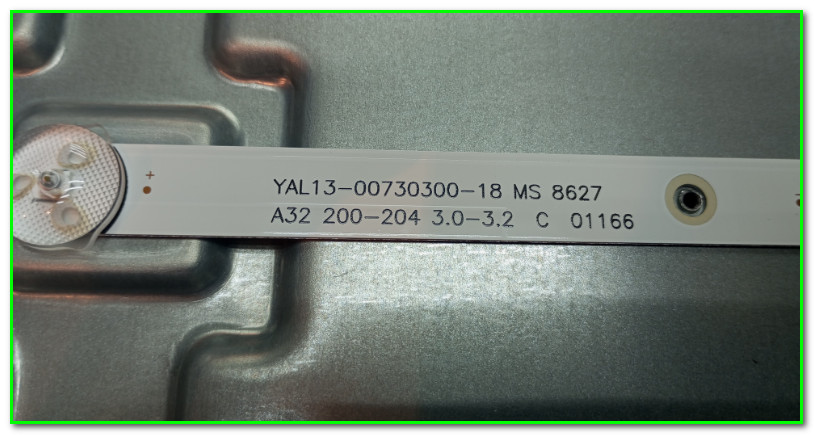

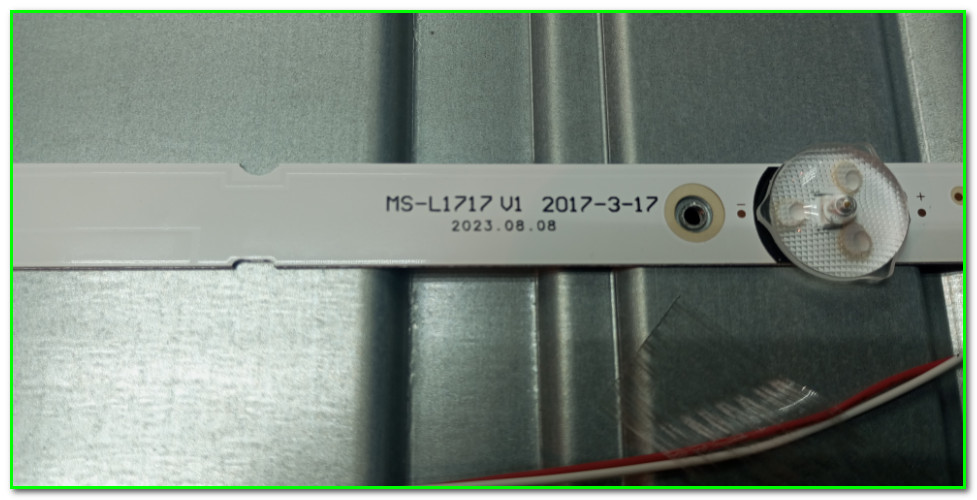

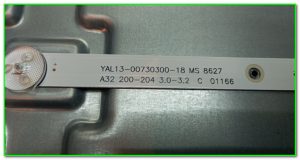

3 алюминьки по 7 светиков на каждой из них. Включение последовательное. Маркировки на планках вот такие:
Не знаю- родные они или уже меняные- что имеем то и сообщаем. 😎
К сожалению госпожа-фортуна от нас сегодня отвернулась- планки оказались живые. Светодиоды применяются 3-х Вольтовые, точную маркировку сказать не смогу, так как ничего не перепаивал.
Итак, друзья, дальше Вы, наверное, уже догадались- клиент ждать не захотел и поэтому телек был собран и выдан в неисправном состоянии. Ну что-же, всякое бывает… Отрицательный результат тоже результат- мы хотя-бы узнали состав. 😎
На этом разрешите закончить, удачи в ремонтах, а если хотите что-то обсудить- заходите на наш ФОРУМ!!!
