Supra STV-LC2677 пропадает подсветка

Привет, друзья!!! 🙂

Сегодня у нас будет в ремонте телевизор Supra STV-LC2677

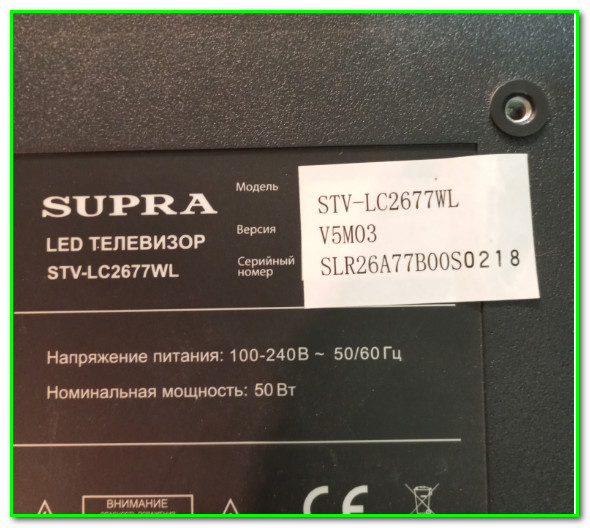

Если точнее то модель Supra STV-LC2677WL V5M03

Дефект- пропадает подсветка. По факту так и оказалось, правда диагностика получилась довольно интересной: изначально телек включился и проработал без каких-либо нареканий более 3-х часов. А вот потом обнаружилась странная особенность- если его выключить пультом, подержать в дежурном режиме минут 10-15 и вновь включить, то минуты через две подсветка вырубается, звук остается, силуэты на экране просматриваются. В принципе проверить драйвер это капризничает или сами планки особого труда не составляет- достаточно просто замерить напругу на разъеме. Итак, вскрываем…

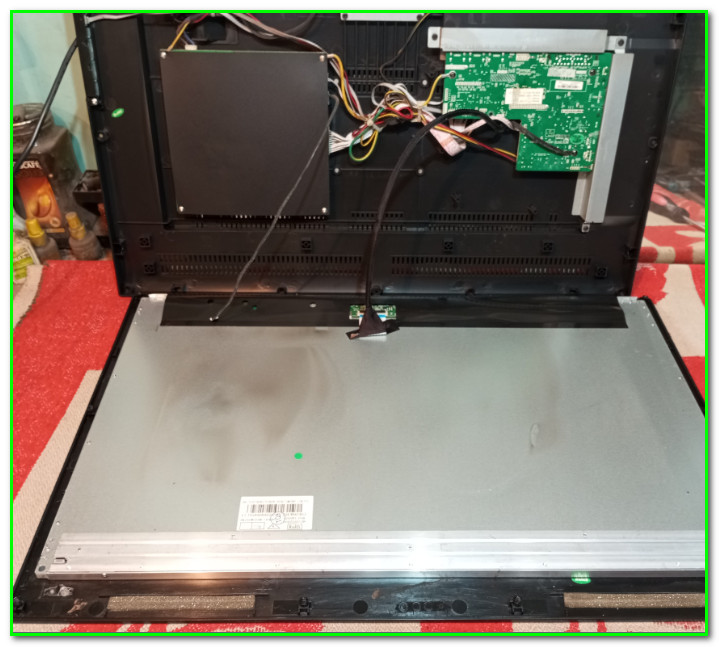

В плане ремонта телек сделан очень неудобно- все «потроха» прикручены к задней крышке и провода на подсветку и матрацу короткие

По составу телек выглядит так:

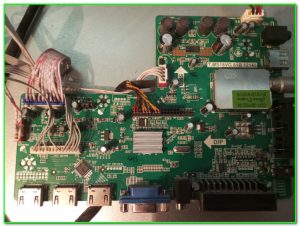

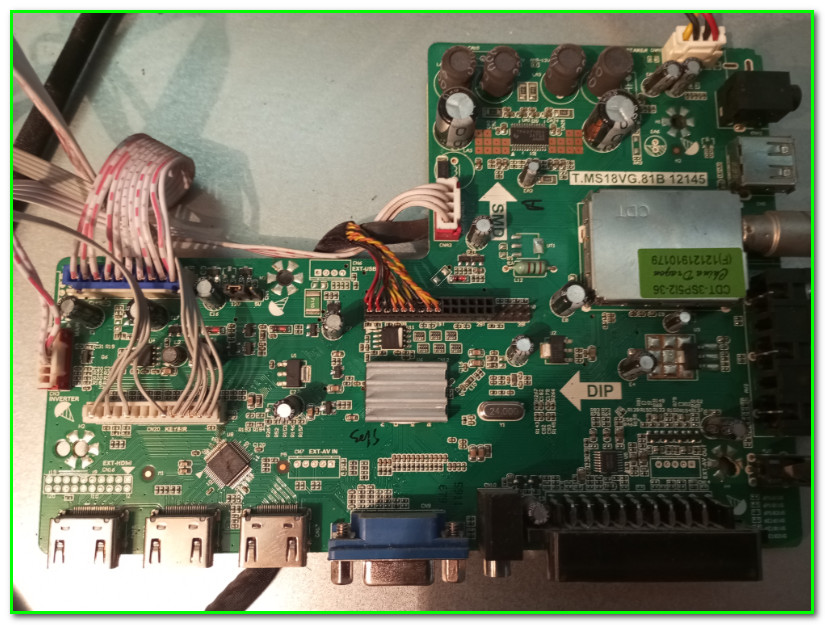

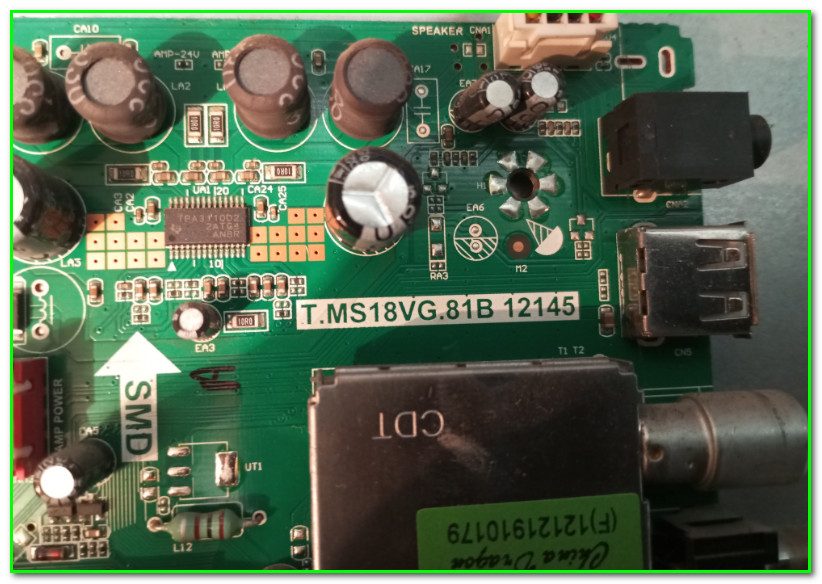

Майн называется T.MS18VG.81B 12145

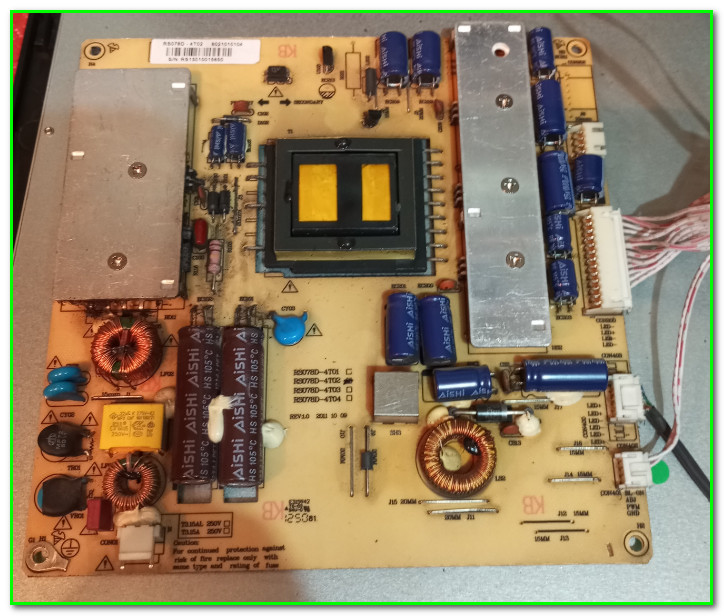

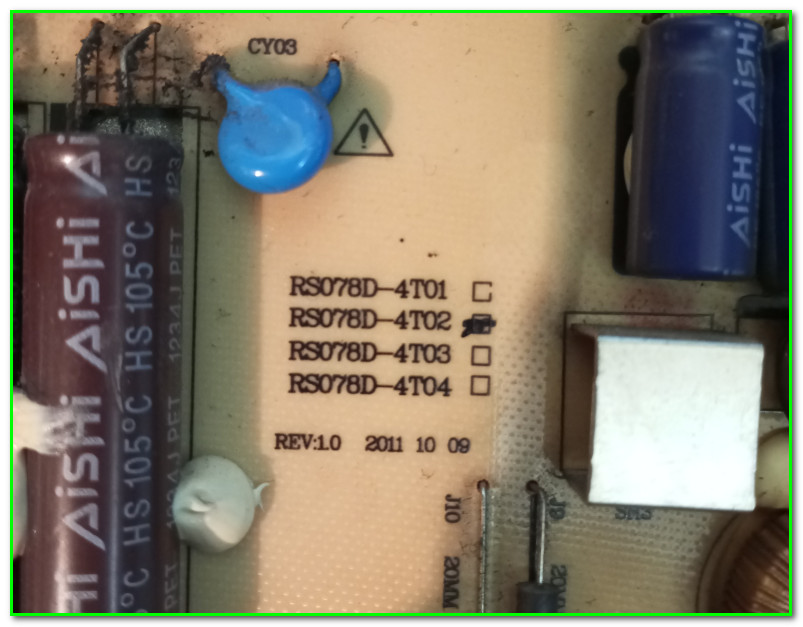

Источник питания и он-же драйвер подсветки RS078D-4T02

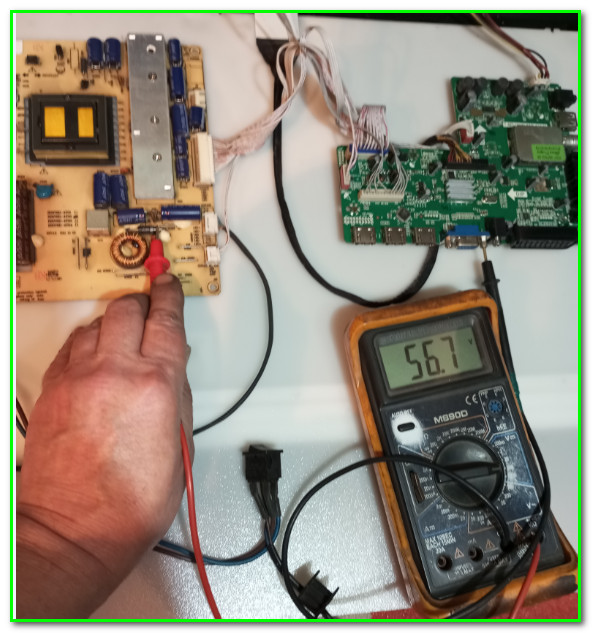

Ну а дальше поступаем следующим образом: подключаемся к выходу LED драйвера и наблюдаем что у нас происходит с напряжением.

В рабочем режиме на выходе присутствуют четкие +56.7V
В момент пропадания подсветки на выходе ничего не меняется. Вывод- драйвер работает, а вот с планкой проблемы… Видимо диодик какой-то обрывается. Короче говоря надо матрицу разбирать…
Ладно, приступаем…

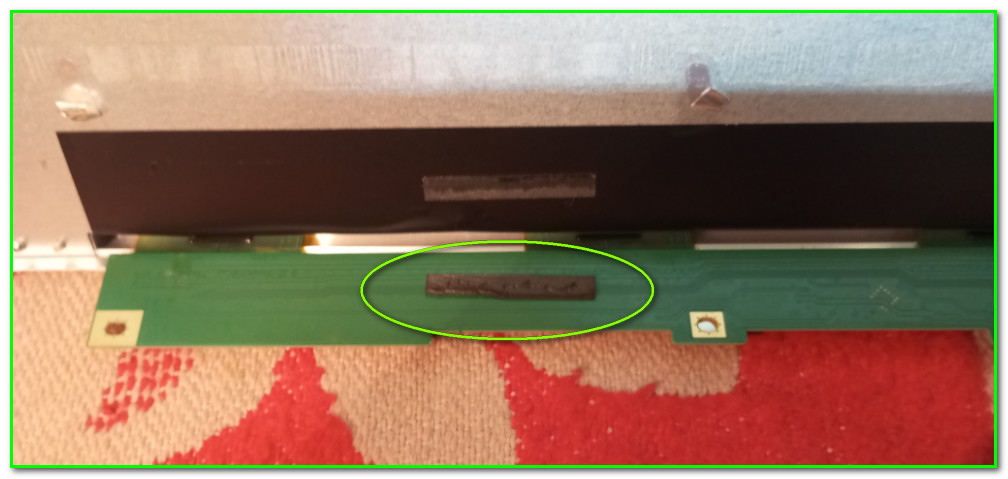

На Тиконе несколько полосок металлизированного скотча. Это мелочь- удаляются элементарно

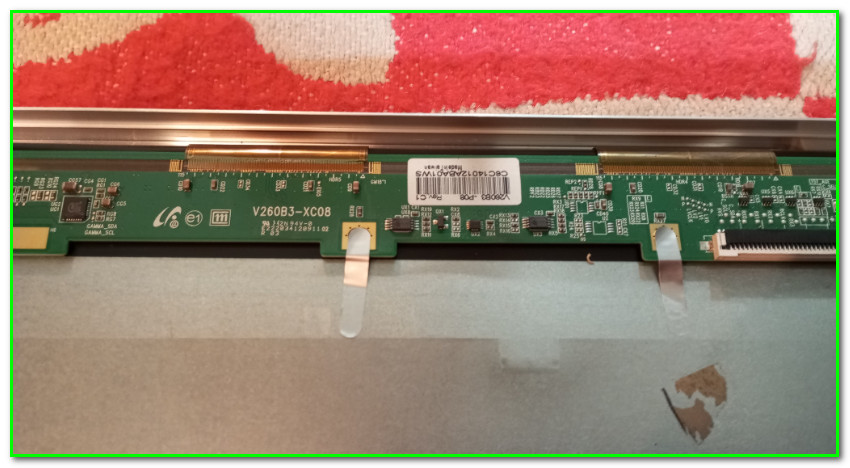

Сама плата также приклеена. В принципе тоже ничего сложного- просто срезаем

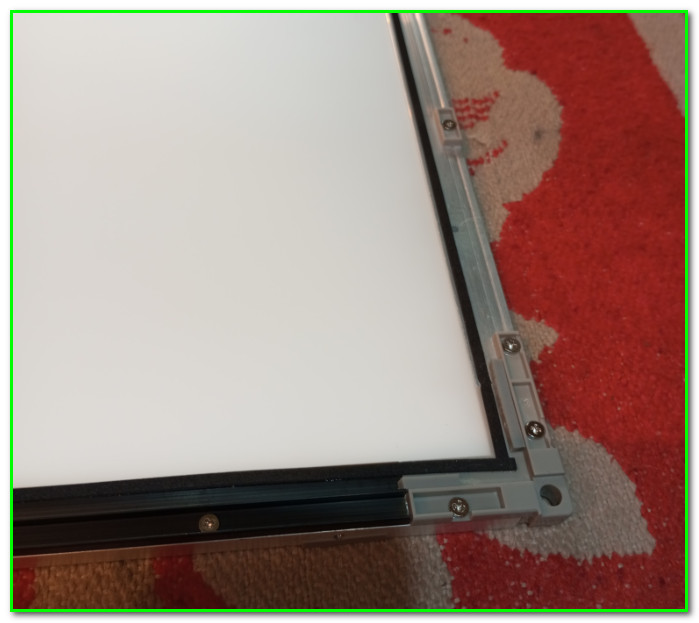

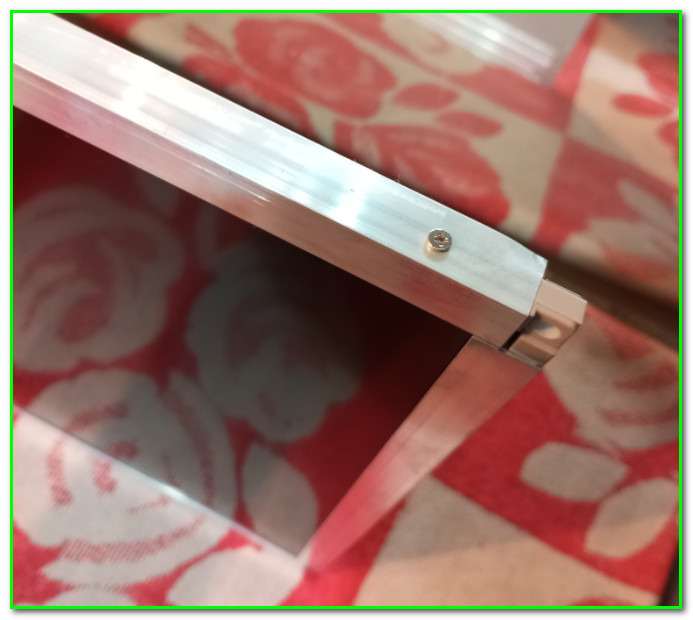

Дальше- по периметру имеются алюминиевые уголки, которые и держат матрицу.

Они крепятся на винтах- просто окручиваем их и все, снимаются легко ничего не приклеено

Чтобы поляризационные пленки снять также будет необходимо кучу винтов выкрутить:

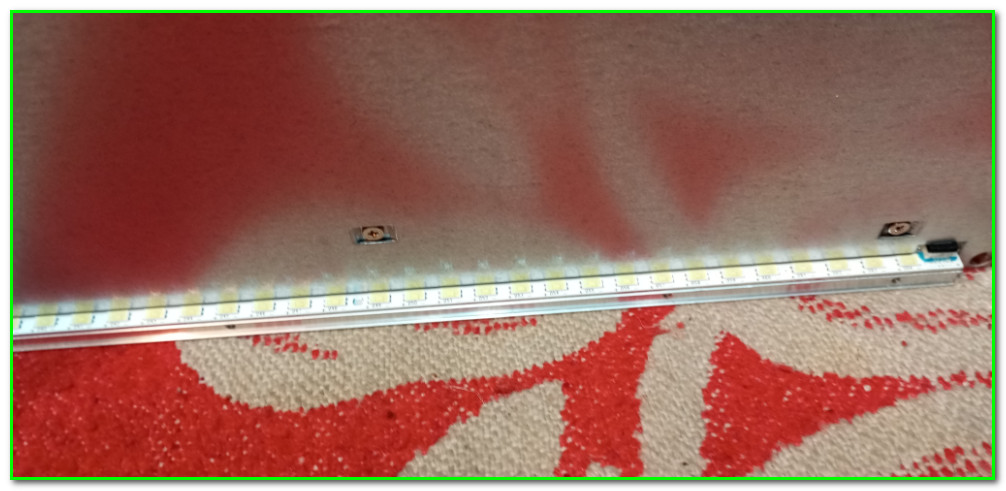

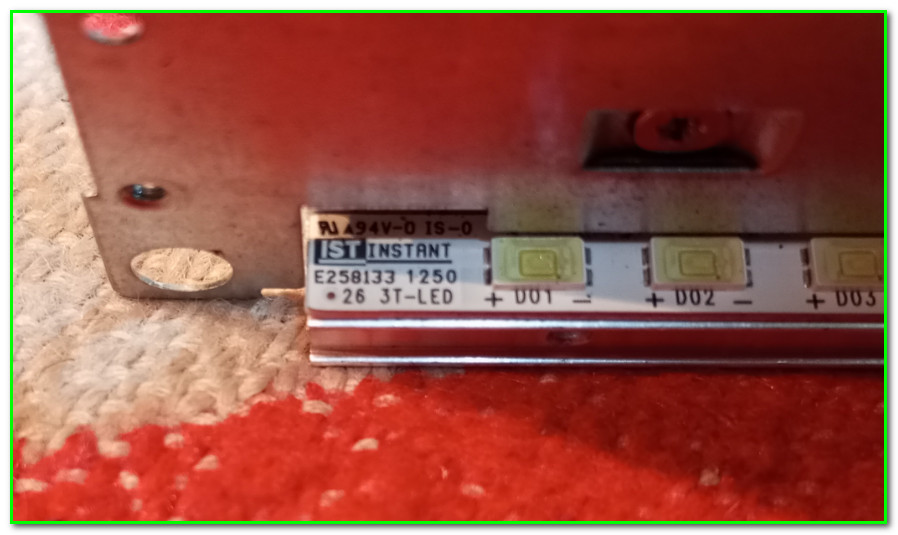

Ну и, собственно, вот и планка:

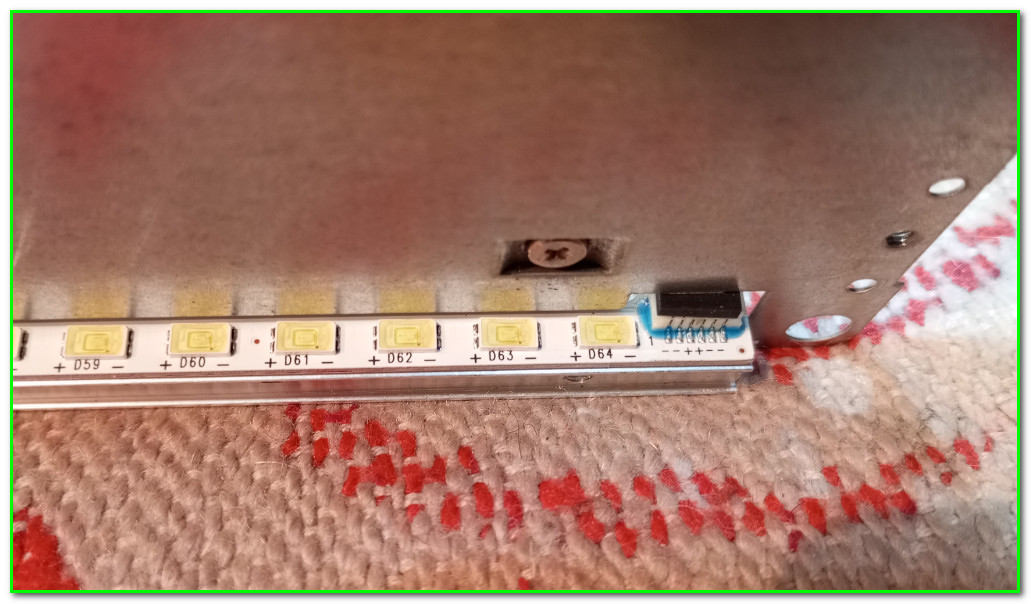

64 светодиода, длина примерно 59 см, маркировка и разъем указаны на картинках выше.

И знаете, друзья- а ведь ничего такого я нигде не нашел!!! Ни на маркет-плейсах, ни на АЛИ!!!

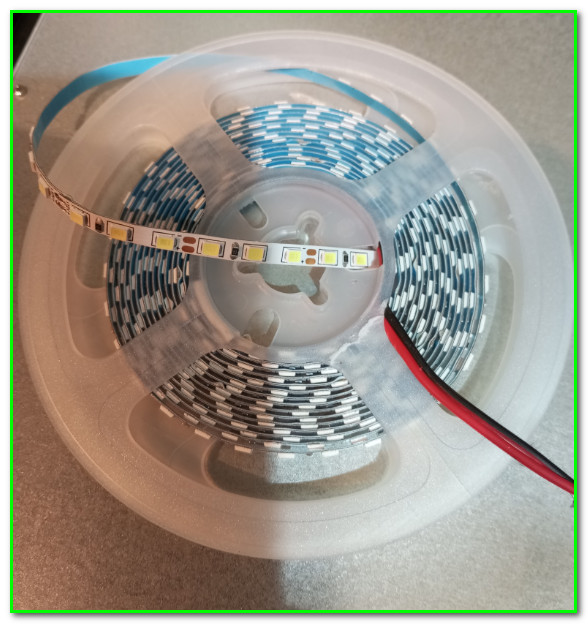

Пришлось «колхозить»- запихнул туда вот такую штуку:

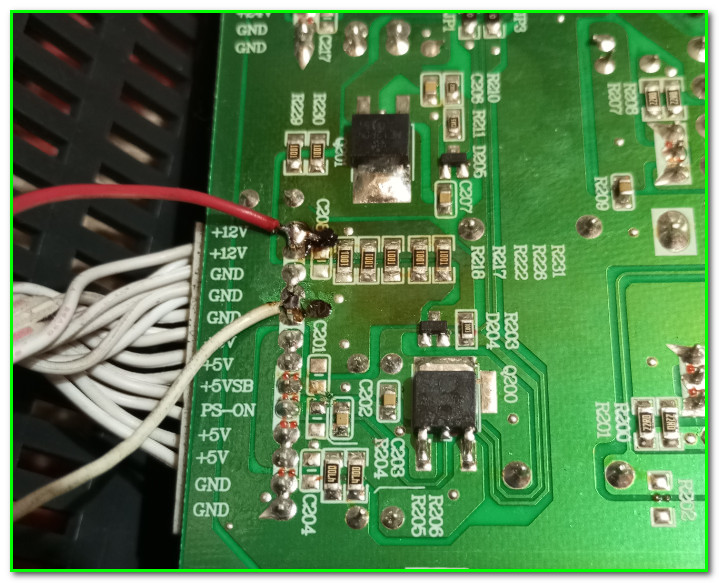

Что это такое: 12-ти Вольтовая светодиодная лента, шириною 4 мм. Плотность светодиодов- 120 штук на метр. По размеру встала как-будто всю жизнь там была. А подключил элементарно- на выходе источника питания имеются коммутируемые +12V (ну в смысле которые появляются лишь в рабочем режиме), к ним и припаял

Вот такой вот у нас сегодня хитрый ремонт- колхоз состоялся… Ну а куда деваться? надо-же как-то выкручиваться из положения если ничего «родного» в наличии нету… 🙂

На этом разрешите попрощаться, удачи в ремонтах, а если есть вопросы- заныривайте к нам на ФОРУМ!!!
