Sony KDL-40P2530 моргает светодиод 4 раза

Привет, друзья!! 🙂

Сегодня у нас будет древняя «Сонька» с типовым эффектом. И, кстати, хочу отметить что такая-же проблема встречалась и не только на 40-й диагонали, но и на 32-й с таким-же составом.

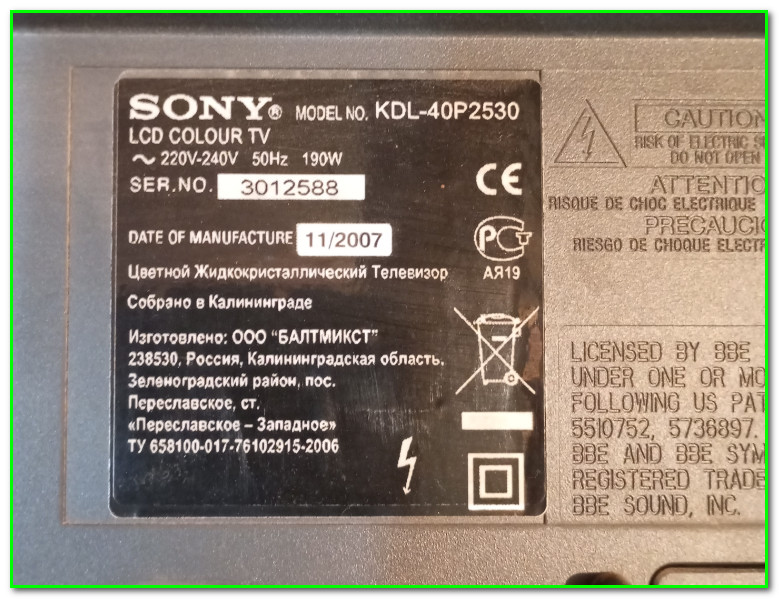

Итак, называется аппарат Sony KDL-40P2530

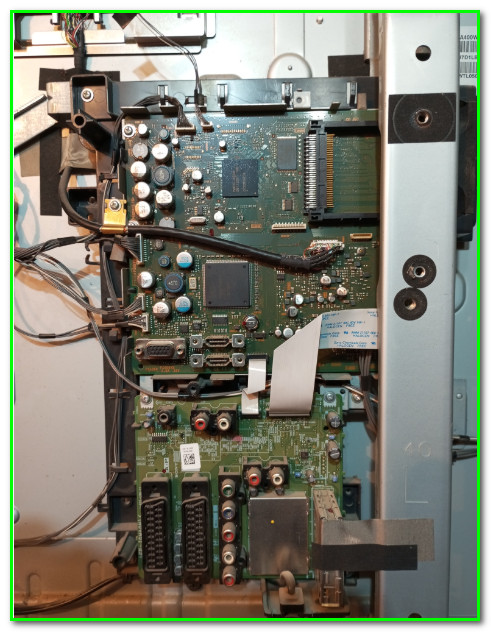

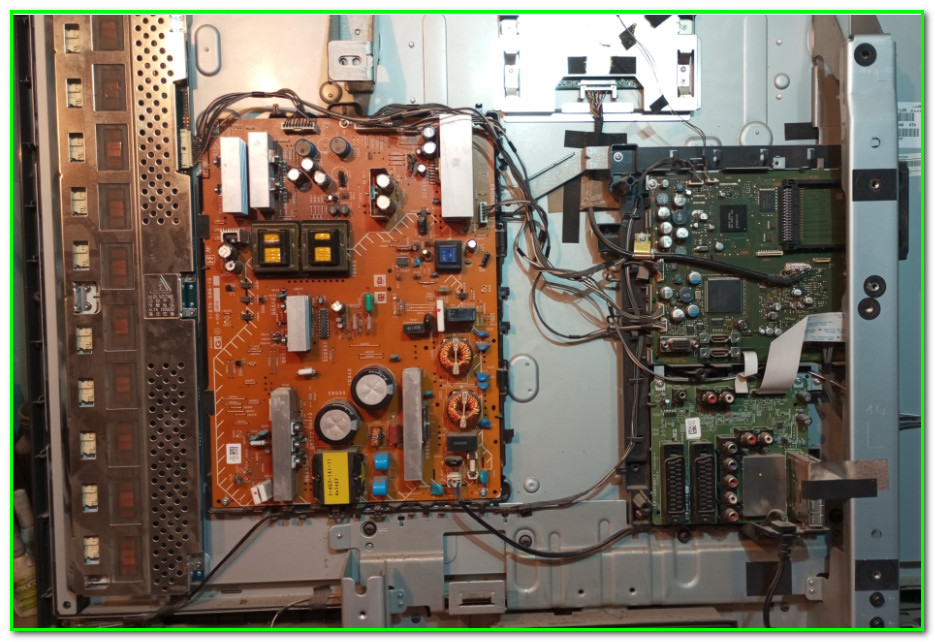

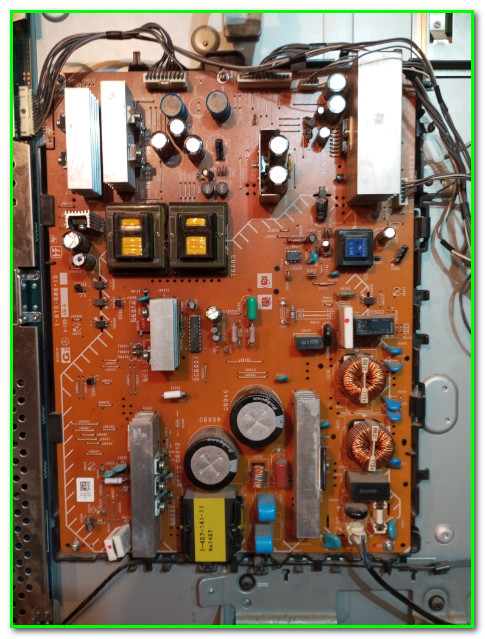

Состав я подробно расписывать не буду, ограничусь фотографиями:

Так, ну а теперь о внешних симптомах: при включении зажигается зеленый светодиод, затем через пару секунд в динамиках раздается хлопок, телевизор не запускается и начинает моргать красный светодиод. Причем моргает он с периодичностью 4 раза , пауза и снова 4 раза.

Теперь о замерах:
* дежурный режим в порядке- +5v как влитые, никаких провалов.
* PFC — запускается, на сетевых кондерах присутствуют +385V
* Выход питалова на «мать» — напряжения не подписаны. При включении наблюдается где-то порядка +10V (не знаю мало это или много, в мануал заглядывать лень было… 🙂 ). При попытке запуска- резко обваливается до +4V
* Выход питания на инвертер: здесь тоже фиг поймешь- подписано +18/24V. В реальности на этом разъеме появляется +18V, затем также начинает падать, но плавно.

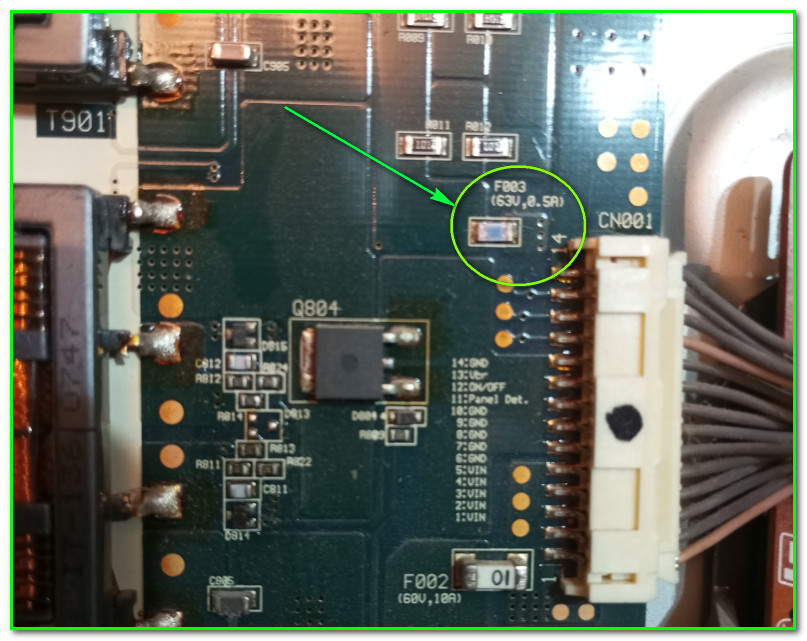

Так вот- причиной такого поведения является неисправность инвертора подсветки. Причем чаще всего просто-напросто обрывается предохранитель F003 (63V, 0.5A)

Чаще всего  этим ремонт и ограничивается. Бывали, правда, случаи что транзисторы выбивало или трансформаторы «плыли», но за многолетнюю практику таких случаев были считанные единицы.
