BN44-00645A как уменьшить ток подсветки

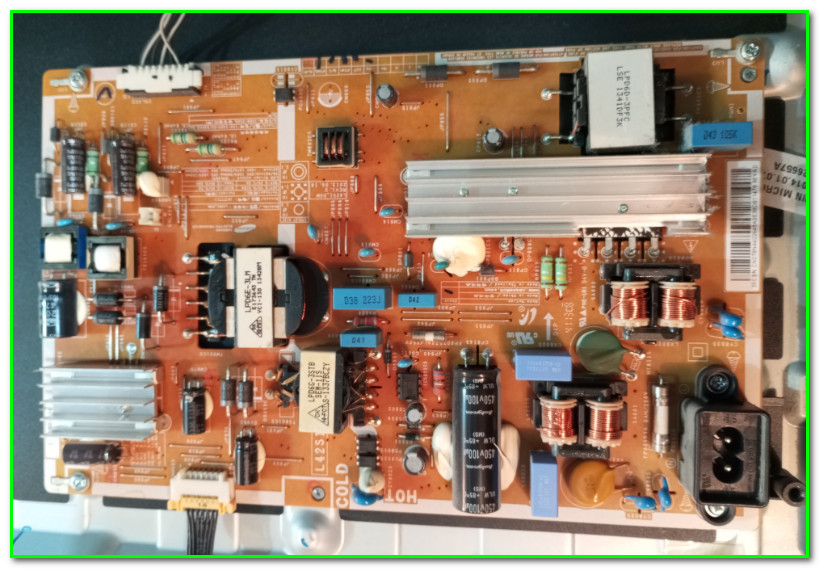

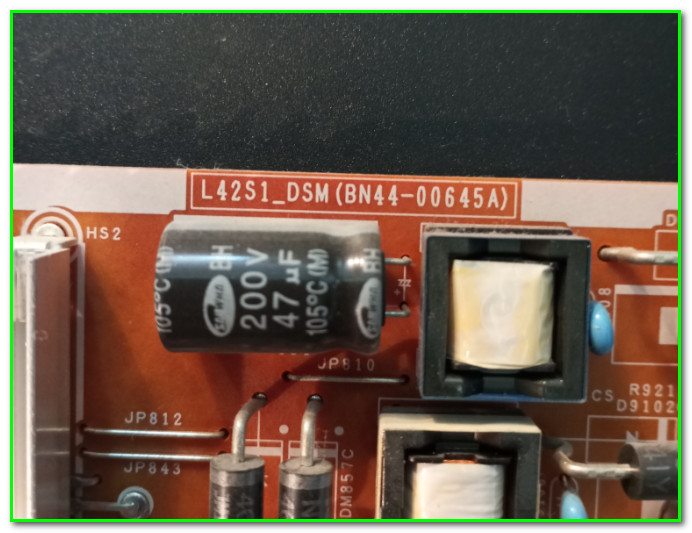

Источник питания, включающий в себя и драйвер светодиодной подсветки BN44-00645A. Применяется в телевизорах SAMSUNG

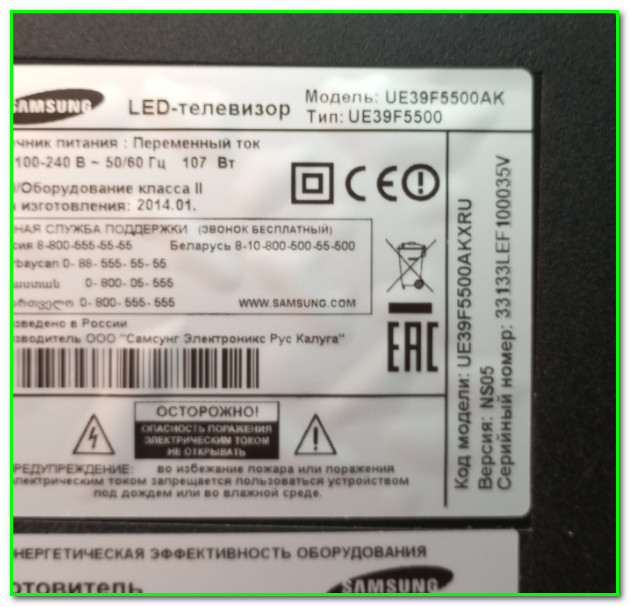

Данный модуль встретился в телевизоре Samsung UE39F5500

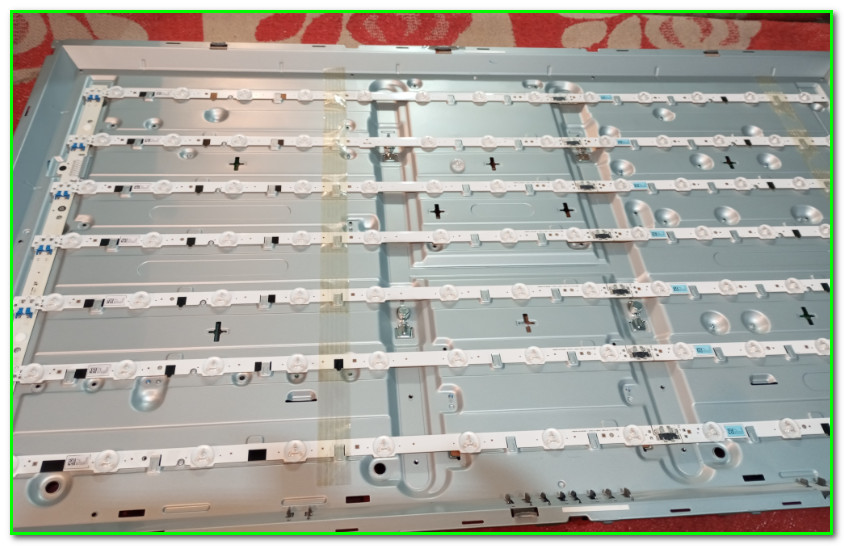

В этой модели телевизора применяется большое количество светодиодов- 7 планок по 13 светиков на каждой из них (итого 91)

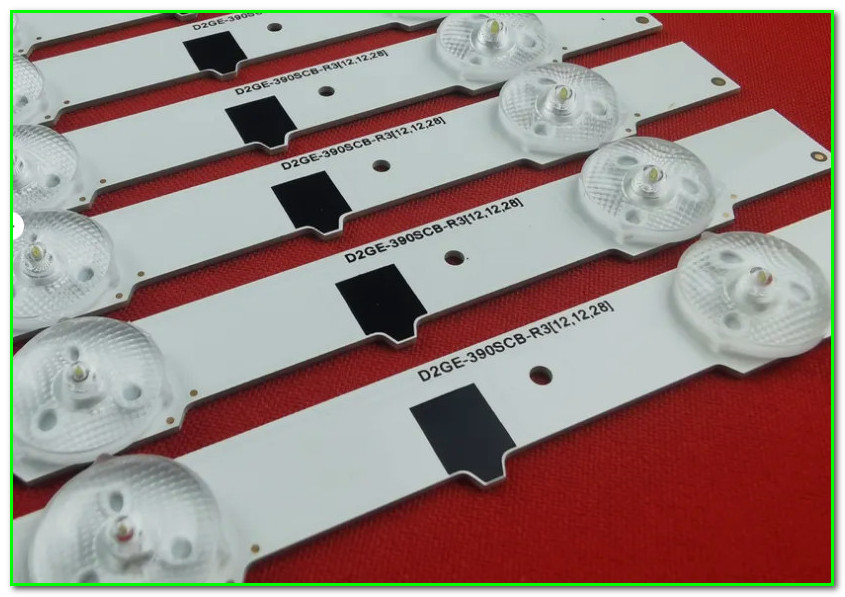

В качестве информации- вот такая на них маркировка:

Картинка была взята на одном из известных маркет-плейсов

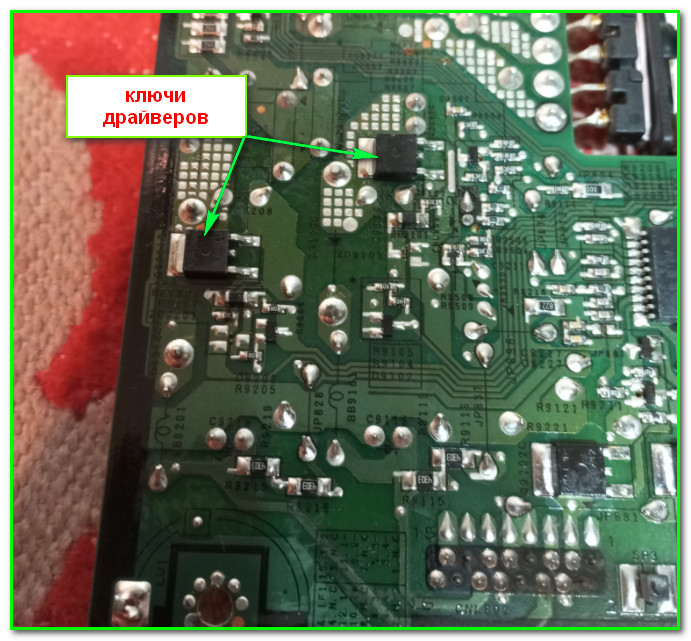

В связи с этим подсветка здесь двойная: то есть здесь два ключа драйверов на раскачке:

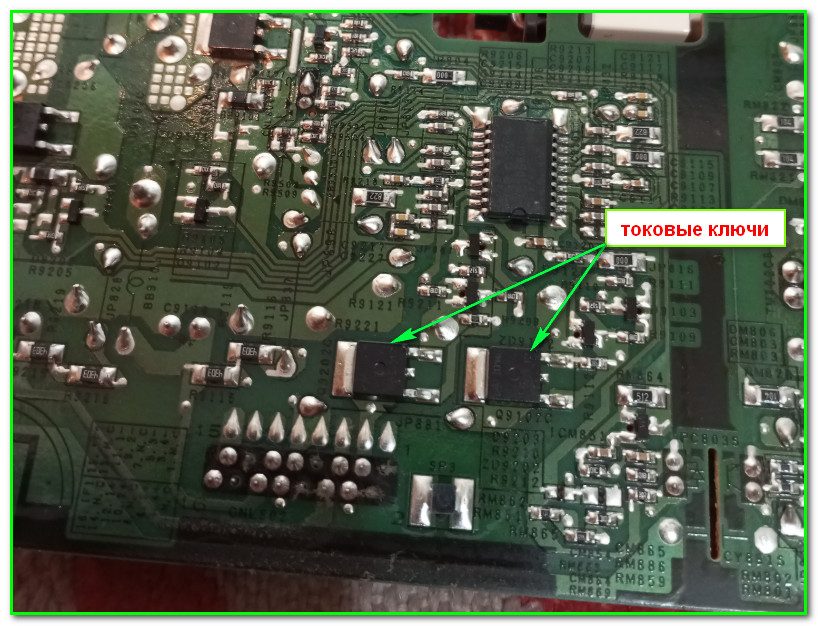

И два токовых ключа:

Соответственно и токовых датчиков тоже два.

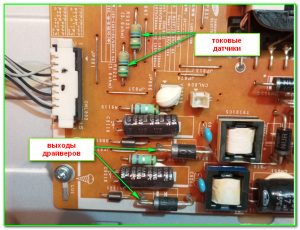

Со стороны деталей это выглядит вот так:

Думаю все уже заметили что токовые датчики здесь это два мощных резистора номиналом 3R6 каждый. Вот их и нужно увеличивать для того чтобы ток подсветки поменьше сделать. Как показала практика- достаточно последовательно им воткнуть еще по одному резику номиналом 1R0.

Дополнительная полезная информация:
* У нас на сайте имеется также и схема блока BN44-00645A
* Если у Вас имеются вопросы (и не только по подсветке)- заходите на наша ФОРУМ

Удачи в ремонтах!! 🙂
