40-M306PB-MAD2LG как уменьшить подсветку

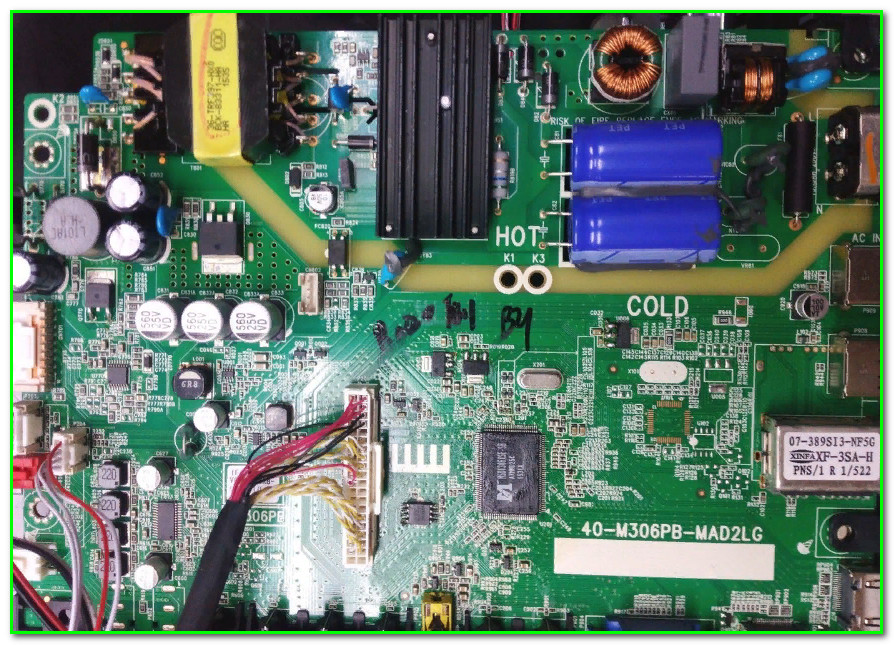

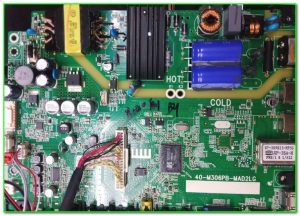

Плата 40-M306PB-MAD2LG применяется в телевизорах бюджетного класса. Производитель- TCL Corporation. Внешний вид:

Драйвер светодиодной подсветки выполнен на микросхеме GB98AERN. Согласно РЕКОМЕНДАЦИЯМ, за ток подсветки отвечает вывод 6 ISET. Между этим выводом и «Общим» имеются резисторы. Для уменьшения тока подсветки их необходимо увеличить.

Информация из ОТКРЫТОГО ИСТОЧНИКА:

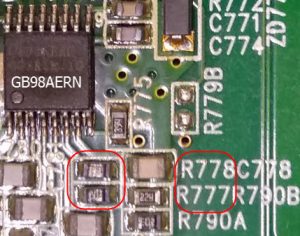

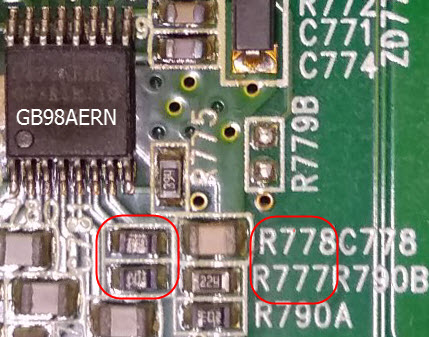

т вывода 6 ISET микросхемы GB98AERN на корпус для установки тока предусмотрены два резистора, соединённые последовательно R778 7.5 kOhm и R777 1 kOhm, в сумме 8.5 kOhm. Уменьшить ток подсветки с 280 mA до 200 mA — увеличил номиналы обоих резисторов — R778 10 kOhm и R777 1.5 kOhm. В сумме стало 11.5 kOhm.

Примечания:
* Картинки взяты из интернета
* Если у Вас имеются вопросы или дополнительная информация- заходите к нам на ФОРУМ

Удачи в ремонтах!! 🙂
