LG 32LH500D ремонт подсветки

Раздел НЕИСПРАВНОСТИ

Поступил в ремонт телевизор LG 32LH500D с неисправностью экран темный, звук есть

LG 32LH500D ремонт подсветки

Предварительный диагноз- неисправна подсветка, но требуется диагностика. Вскрываем…

Что нам потребуется для работы:
1. Паяльник
2. Мультиметр
3. Паяльный фен
4. Нижний подогрев для светодиодных планок
5. Желательно, но не обязательно: флюс, паяльная паста, прибор для проверки светодиодов, лабораторный источник питания

Сразу хочу отметить следующее- насчет разборки аппарат какой-то не совсем обычный. Начать хотя-бы с того, что после того как будут откручены все винты, снять заднюю крышку все равно не так просто- она еще имеет дополнительный защелки, так что необходимо проявлять осторожность…
Да и в эксплуатации тоже не очень удобен- на нем отсутствует внешняя клавиатура (пульт помер- остался без телека…)

В телевизоре применяется источник питания совмещенный с LED-драйвером 715G7801-P02-W03-OH2M

LG 32LH500D ремонт подсветки

Все картинки можно увеличивать. Для того просто кликайте по ним

При неисправных светодиодах напряжение на выходе разъема дает небольшой всплеск, затем падает.
Вид телевизора LG 32LH500D в разобранном виде

LG 32LH500D ремонт подсветки

Приступаем к разборке матрицы

Порядок разборки

В первую очередь необходимо удалить все что будет мешать- динамики, металлические уголки и плату фотоприемника, отклеиваем фольгу, закрывающую плату драйверов.

LG 32LH500D ремонт подсветки

Приключения на этом не закончились- сама плата оказалась приклеена к корпусу двустороннем скотчем.
Помимо этого меня ожидал еще один сюрприз- алюминиевая фольга оказалась прилипшей к одному из шлейфов.

LG 32LH500D ремонт подсветки

Затем- отворачиваем винты, крепящие переднюю панель к поддону. Они расположены по всему периметру.

LG 32LH500D ремонт подсветки

Отрывать фольгу от шлейфа я не рискнул- просто обрезал ее по ширине шлейфа.

LG 32LH500D ремонт подсветки

Еще один сюрприз- матрица оказалась приклеенной к рамке. Так что снимать их необходимо вместе.
Для этого отщелкиваем пластиковые скобы по всему периметру, а чтобы они в процессе не защелкивались обратно- подкладываем кусочки пластика.

LG 32LH500D ремонт подсветки

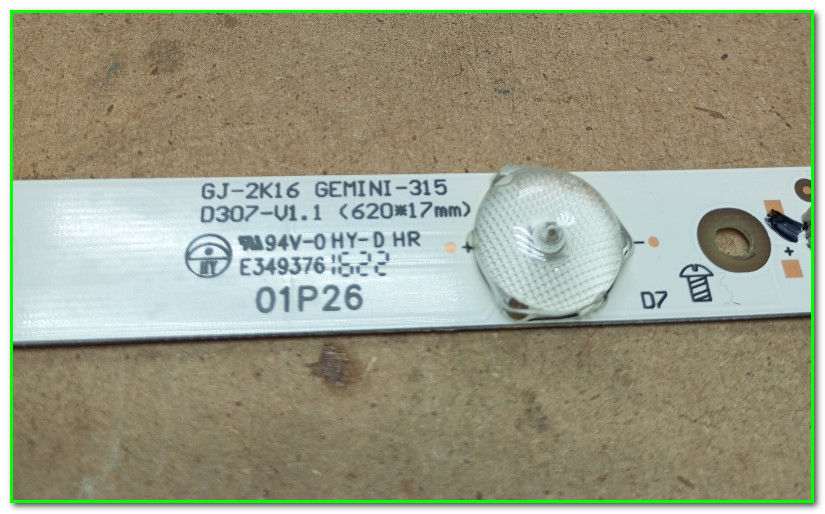

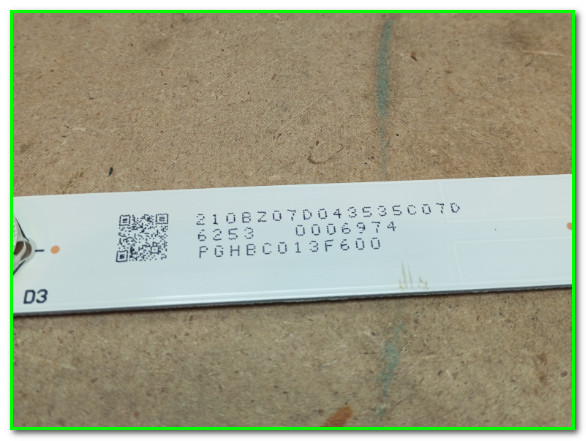

Внешний вид светодиодных планок

LG 32LH500D ремонт подсветки

Применяемые светодиоды так-же не совсем обычны- типоразмер 3535 с широким катодом но, в отличие от остальных моделей телевизоров LG- они здесь 3-х Вольтовые. В принципе довольно неплохо вместо них подошли типоразмера 3528, тоже LG.

LG 32LH500D ремонт подсветки

Сам процесс диагностики и перепаивания светодиодов в общем-то стандартный- так как они 3-х Вольтовые, то можно проверить самым обыкновенным мультиметром (зажигаются от прикосновения щупами), паяем при помощи фена при температуре 280-350 градусов, колпачки клеим автогерметиком).

Для того чтобы снизить ток подсветки- подбираем резисторы в током датчике (см. картинку)

LG 32LH500D ремонт подсветки

Лично я убрал два из них.

На этом разрешите закончить, удачи в ремонтах 😉
